《2025年学习指要九年级物理全一册人教版》

1.(1607)滑动变阻器的工作原理是改变接入电路中电阻丝的(B)。
A.材料
B.长度
C.横截面积
D.温度

答案： B

2.(1607)如图是铭牌上标有“50 Ω 1.5 A”的滑动变阻器,则下列说法中正确的是(A)。

A.它是通过改变接入电路中电阻丝的长度来实现变阻的
B.电阻丝选用的是导电性很好的材料
C.向左移动滑片时,接入电路的电阻会增大
D.“1.5 A”指的是滑动变阻器正常工作时的电流

答案： A

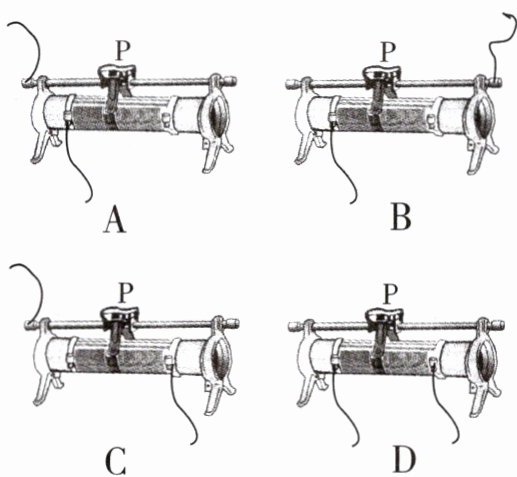

3.(1608)如图所示,给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片P向左滑动时,连入电路中的电阻值变大的是(C)。
]

答案： C

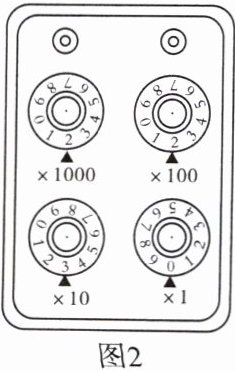

4.(1608)如图1为旋钮型变阻器,若把接线片A、B接入电路,则顺时针转动旋钮滑片时,变阻器的阻值将变小(选填“大”或“小”)。如图2所示电阻箱的读数为 2030Ω。

答案： 小；2030
