《2025年多维互动提优课堂八年级物理上册提升版》

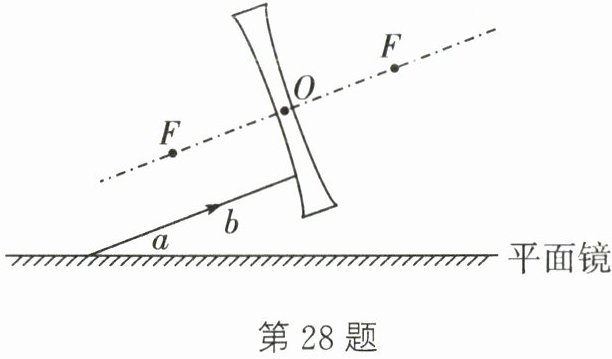

28. 如图所示,一光源发出的光线经平面镜反射后照射到凹透镜上,反射光线ab与凹透镜的主光轴平行,其中F为凹透镜的虚焦点,O为光心。请画出与其相对应的入射光线及通过凹透镜后的折射光线。

答案： （按上述步骤画出的入射光线、法线、折射光线图）

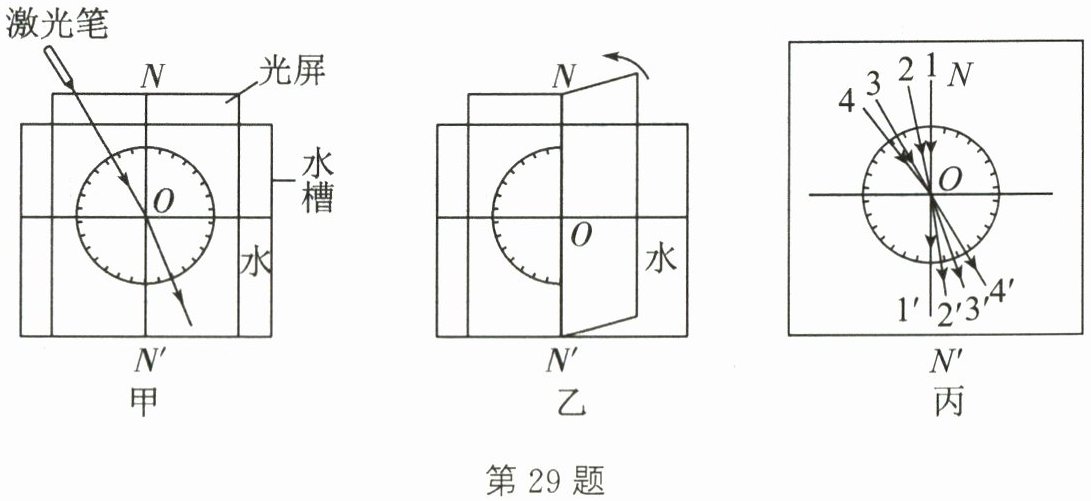

29. (7分)某小组选用了如图甲所示的光源(激光笔)、水、水槽、可折转的光屏(带刻度)等器材,用于探究“光从空气射入水中时的折射规律”。

(1)如图乙所示,使用可折转的光屏,是为了探究折射光线、入射光线和法线是否在同一平面内。
(2)光从空气射入水中,入射点为O,不断改变入射角,读出刻度盘上对应的折射角,将实验结果画在图丙中,其中1和1'、2和2'、3和3'、4和4'分别表示各次入射光线和对应的折射光线的位置。由此可以得出,光从空气斜射入水中时,折射角随入射角的增大而增大,且折射角小于(大于/等于/小于)入射角;当光从空气垂直射入水中时,折射角等于0°。
(3)光从空气斜射入水中时,为了更清晰地观察到水中的光路,可以采用的方法是在水中加入几滴牛奶（答案合理即可）。
(4)在图丙中,当激光从水中沿4'的方向射向点O时,折射光线将会沿着4(1/2/3/4)的方向射出,说明折射现象中光路是可逆的。

答案： 【解析】：
(1) 使用可折转的光屏，是为了通过折叠光屏来观察折射光线、入射光线和法线是否在同一平面内。当光屏的半部分向后面翻折后，就不容易看到折射光线了，只有当整个光屏为一平面时，才能够看到折射光线，因此，这是为了探究折射光线、入射光线和法线是否在同一平面内。
(2) 由图丙可以看出，当入射角逐渐减小，则折射角也逐渐减小，当入射角为零时，折射角也为零，由此可以得出，光从空气斜射入水中时，折射角随入射角的增大而增大，且折射角小于入射角；当光从空气垂直射入水中时，折射角等于零。
(3) 由于光线在无色透明的水中传播时不易观察，因此为了更清晰地看到水中的光路，可以在水中加入几滴牛奶，利用牛奶对光的散射作用，使光路更加明显。
(4) 在图丙中，当激光从水中沿$4^{\prime}$的方向射向点$O$时，根据光路的可逆性，折射光线将会沿着4的方向射出。
【答案】：
(1) 折射光线、入射光线和法线是否在同一平面内；
(2) 增大；小于；$0$；
(3) 在水中加入几滴牛奶（答案合理即可）；
(4) $4$；可逆。
