《2025年多维互动提优课堂八年级物理上册提升版》

29. (18分)小红用两个硬纸筒制成针孔照相机探究小孔成像,如图甲所示。

(1)请在图甲中画图解释蜡烛AB在屏上所成像A'B'的原因。
（画图：从A点和B点分别画直线穿过小孔，在屏上相交形成A'和B'，A'在下方，B'在上方，连接A'B'）

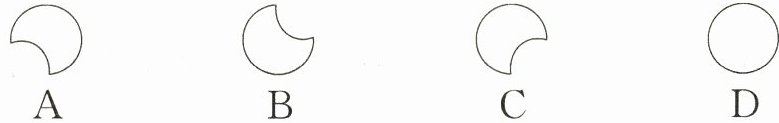

(2)若小红用如图乙所示装置观察日食,则她在半透明光屏上看到的像的形状是______(填字母)。

B
(3)① 小红发现蜡烛和小孔的位置固定后,像离小孔越远,像就越大。她测出了不同距离时像的高度,填在表格中。请根据表格中的数据,在图丙中作出像的高度h随像到小孔的距离s变化的图像。根据表中的数据及描绘的图像可得到：蜡烛和小孔的位置固定后,像的高度h与像到小孔的距离s关系的数学表达式为______。


（图像：过点(2.0,1.0)、(4.0,2.0)、(6.0,3.0)、(8.0,4.0)、(10.0,5.0)的直线）；h=0.5s

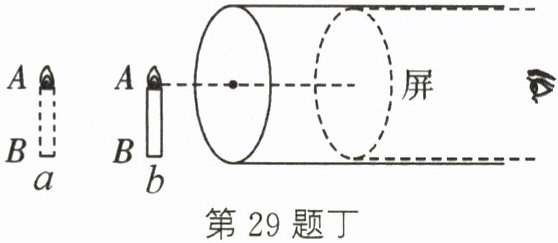

② 如图丁所示,小孔的位置和屏的位置固定后,只将蜡烛AB由a位置移到b位置,可观察到屏上蜡烛的像______(变大/不变/变小)。

变小
(4)晴天的正午时分,走在公园茂密的樟树林下,你会看到阳光透过树叶的缝隙在地上留下许多大小不同的圆形光斑,如图戊所示,这是______(太阳/树叶的缝隙/树叶)的______(像/影子),光斑大小不同的原因是______不同。

太阳；像；树叶缝隙到地面的距离

答案：

(1)

(2) B
(3) ① 如图所示；h=0.5s

② 变小
(4) 太阳；像；树叶缝隙到地面的距离
