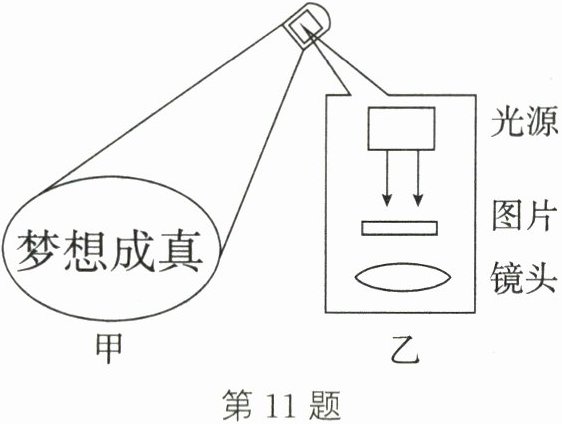

11. 如图甲所示是公共场所的宣传投影灯,装在高处的投影灯照在地面上出现图案,其内部结构如图乙所示。下列说法正确的是(A)

A.不同方向都能看到图案是光在地面发生了漫反射
B.该投影灯的成像原理与照相机相同
C.调小镜头与图片的距离,图案变小
D.地面上看到的是放大的虚像

答案： A

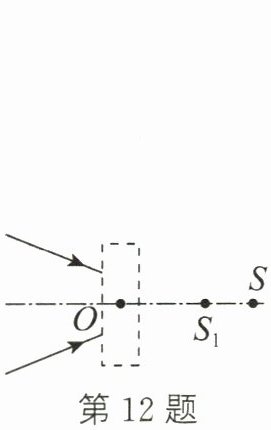

12. 如图所示,一束光线射向点 O 处的光学元件后会聚于主光轴上的点 S 处,去掉光学元件后会聚于点$ S_1,$则该光学元件一定是(B)

A.凸透镜
B.凹透镜
C.平面镜
D.无法确定

答案： 【解析】：
本题可根据凸透镜和凹透镜对光线的作用，结合题目中光线经过光学元件前后的会聚情况来判断该光学元件的类型。
凸透镜对光线的作用：凸透镜对光线有会聚作用，即光线经过凸透镜折射后，折射光线会比入射光线更靠近主光轴，也就是会聚程度增强。
凹透镜对光线的作用：凹透镜对光线有发散作用，即光线经过凹透镜折射后，折射光线会比入射光线更远离主光轴，也就是会聚程度减弱。
平面镜对光线的作用：平面镜对光线的作用是改变光的传播方向，使光线发生反射，而不会改变光线的会聚或发散程度。
题目中，一束光线射向点$O$处的光学元件后会聚于主光轴上的点$S$处，去掉光学元件后会聚于点$S_1$，且$S$点比$S_1$点更远离光学元件，说明光线经过该光学元件后，会聚程度减弱了，根据凹透镜对光线的发散作用可知，该光学元件是凹透镜。
【答案】：B

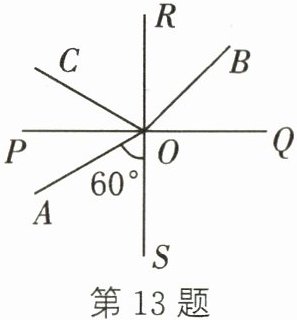

13. 如图所示是光在空气和水的界面发生反射和折射的光路图,∠AOS= 60°。图中的入射光线是AO；反射角的大小是30°；折射光线在空气(水/空气)中。

答案： 【解析】：
本题主要考查光的反射和折射光路图的分析，包括入射光线、反射角以及折射光线所在介质的判断。
判断入射光线：
根据光的反射定律，反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角。
在图中，$AO$和$BO$关于法线$ON$对称，所以$AO$和$BO$中一条是入射光线，一条是反射光线。
又因为折射光线和入射光线分居法线两侧，$PQ$和$MN$中$PQ$是界面，$MN$是法线，$OC$与$OA$、$OB$分居法线两侧，所以$OC$是折射光线，那么$AO$就是入射光线，$OB$是反射光线。
计算反射角大小：
已知$\angle AOS = 60^{\circ}$，因为法线$MN$垂直于界面$PQ$，所以入射角$\angle AON=90^{\circ}-\angle AOS = 90^{\circ}- 60^{\circ}=30^{\circ}$。
根据光的反射定律，反射角等于入射角，所以反射角$\angle BON=\angle AON = 30^{\circ}$。
判断折射光线所在介质：
由光路图可知，折射角$\angle CON$大于入射角$\angle AON$。
根据光的折射规律，当光从水中斜射入空气中时，折射角大于入射角，所以折射光线在空气中。
【答案】：
$AO$；$30^{\circ}$；空气

14. 如图所示,在圆柱状的玻璃水杯后面放置一个蜡烛,透过水杯可以观察到蜡烛的像,这是光的折射现象。将蜡烛逐渐向水杯靠近的过程中,所看到蜡烛像的高度将不变(不变/改变),粗细程度将改变(不变/改变)。

答案： 【解析】：
本题主要考查光的折射现象以及凸透镜成像规律的应用。
首先，透过水杯观察到蜡烛的像，这是由于光从一种介质（空气）进入另一种介质（水或玻璃）时发生了折射，使得光线改变了传播方向，从而形成了蜡烛的像，这是光的折射现象。
其次，当蜡烛逐渐向水杯靠近时，需要分析像的高度和粗细程度如何变化。
可以将水杯看作是一个凸透镜，当物体（蜡烛）在凸透镜的一倍焦距以内时，成正立、放大的虚像。
根据凸透镜成像的规律，当物体逐渐靠近凸透镜时，物距减小，像距会增大（但在此题中，像距始终小于焦距，因为物体始终在一倍焦距以内），同时像的大小也会逐渐增大，但由于是虚像，且物体始终在一倍焦距以内，所以像的高度（即上下方向的大小）并不会改变，这是因为凸透镜成虚像时，像与物体在上下方向上是等大的。然而，在左右方向上，由于凸透镜的放大作用，像会逐渐变粗。这是因为当物体靠近凸透镜时，从物体上同一点发出的光线经过凸透镜折射后，会聚在像上的不同位置，导致像在左右方向上变宽。
【答案】：
折射；不变；改变。
