《2025年多维互动提优课堂八年级物理上册提升版》

24. (10分)某同学在水塘中看到形状特殊的“虾”。

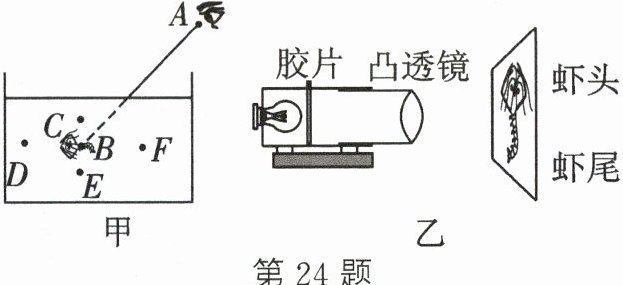

(1)如图甲所示,他看到的“虾”是因为光的折射而形成的虚像,真正的虾在水中E(C/D/E/F)处。他用激光笔从点A向B(B/C/D/E/F)处射出光束,即可把虾照亮。

(2)拍照得到虾的胶片后,他用如图乙所示的幻灯机展示给同学们看。
① 胶片上虾的头部朝下(上/下)。
② 测得胶片到凸透镜的距离为8 cm,则该凸透镜的焦距可能是B(填字母)。
A. 2 cm B. 7 cm C. 9 cm D. 10 cm
③ 要使像变得更大,应将幕布向右移,并将凸透镜向左移。(左/右)

答案：
(1)折射；虚；E；B
(2)①下
②B
③右；左

25. (12分)在“初识光的折射现象”和“探究光的折射特点”实验中:

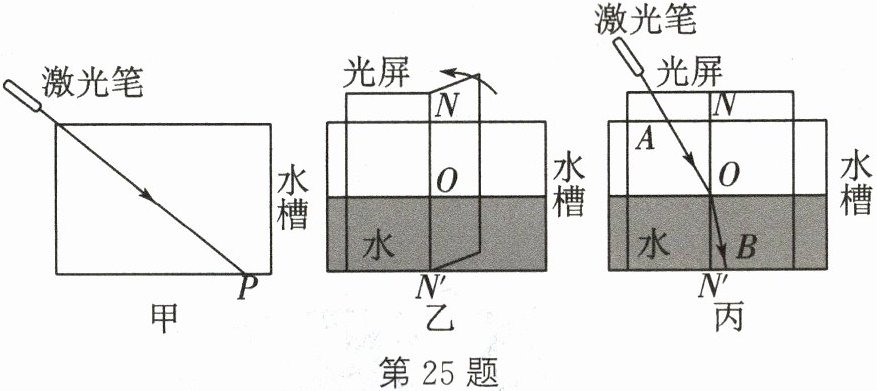

(1)如图甲所示,小明将一束激光射至水槽底部的点P处,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将向左移动(向左移动/不动/向右移动),这说明光从空气斜射入水中时,传播方向会(会/不会)发生偏折。实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些烟雾。

(2)如图乙所示,小明继续探究“光从空气射入水中时的折射特点”,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否在同一平面内。如图丙所示,他将光沿着AO方向射向水面上的点O,光在水中沿着OB方向射出,调整激光笔使入射光逐渐偏向法线,折射光也逐渐偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之减小(增大/不变/减小)。当光沿着NO方向射入时,光在水中会沿ON'方向射出,此时折射角为0°。

答案： 【解析】：
(1) 光从空气斜射入水或其它透明介质时，折射角小于入射角；小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，光在水面处发生折射，折射光线靠近法线，水槽底部光斑的位置将向左移动，说明光从空气斜射入水中时，传播方向会发生改变。实验中光在空气中的传播路径并不清晰，为解决此问题，他可以在水面上方喷一些烟雾。
(2) 将光屏的半部分向前后翻折，就不会看到折射光线，只有当整个光屏为一平面时，才能够看到折射光线，因此借助光屏可以探究折射光线、入射光线和法线是否在同一平面内；入射光线和折射光线分居在法线的两侧，调整激光笔使入射光逐渐偏向法线，折射光也逐渐偏向法线，说明光从空气斜射入水中时，入射角减小，折射角随之减小。当光沿着NO方向射入时，传播方向不改变，折射角为0度。
【答案】：
(1)向左移动；会；烟雾
(2)在同一平面内；减小；0
