24. (6分)某同学用两个硬纸筒探究小孔成像,如图所示。将点燃的蜡烛置于小孔前的适当位置,观察并研究小孔成像的特点。


(1)请在图中作出蜡烛AB在屏上所成的像A'B'(要求标出A'、B')。
在屏上标出倒立的A'和B'，A'对应B，B'对应A，连接A'B'

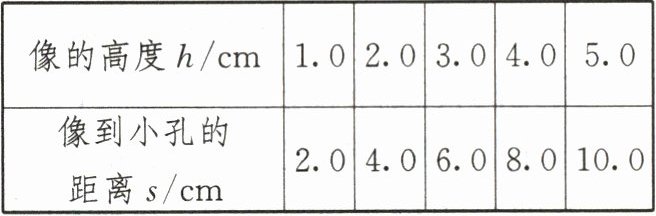

(2)该同学发现蜡烛和小孔的位置固定后,像离小孔越远,像就越大。他测出了不同距离时像的高度,并将实验结果填在了表格中,根据表中的数据可以得到结论:蜡烛和小孔的位置固定后,像的高度h与像到小孔的距离s成______(正比/反比)。
正比
(3)如果纸筒的小孔是三角形,那么在屏上看到的像是______(填字母)。
A. 三角形光斑
B. 圆形光斑
C. 蜡烛的实像
D. 蜡烛的虚像
(C)
(4)将蜡烛在孔前绕顺时针旋转,则它在屏上所成的像是______(顺/逆)时针旋转的。
顺

答案： 【解析】：
(1) 根据小孔成像的原理，蜡烛AB在屏上的像A'B'应该是倒立的，且保持相同的比例。
(2) 通过表格中的数据，我们可以观察到像的高度 $ h $ 与像到小孔的距离 $ s $ 之间的关系。具体数据如下：
$s = 2.0 cm, h = 1.0 cm $
$s = 4.0 cm, h = 2.0 cm $
$s = 6.0 cm, h = 3.0 cm $
$s = 8.0 cm, h = 4.0 cm $
$s = 10.0 cm, h = 5.0 cm $
从这些数据可以看出，像的高度 $ h $ 与像到小孔的距离 $ s $ 成正比。
(3) 小孔成像的特点是无论小孔的形状如何，屏上的像都是物体的实像。因此，即使小孔是三角形，屏上看到的仍然是蜡烛的实像。
(4) 当蜡烛在孔前绕顺时针旋转时，由于小孔成像的原理，屏上的像也会顺时针旋转。
【答案】：
(1) 图略（在屏上标出A'和B'，A'B'应该是倒立的）
(2) 正比
(3) C
(4) 顺
