《2025年多维互动提优课堂八年级物理上册提升版》

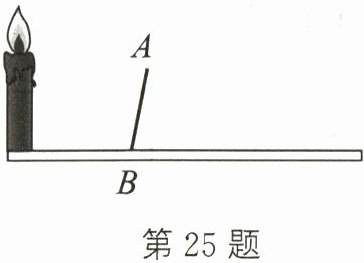

25. 如图所示,画出烛光下杆AB在桌面上的影子范围。

答案： 【解析】：
本题考查光的直线传播这一知识点。烛光属于点光源，杆AB会挡住由烛光发出的沿直线传播的光线，在桌面上形成影子。我们需要连接点光源与杆的顶端A以及点光源与杆的底端B，并延长这两条线与桌面相交，从而确定影子在桌面上的范围。
【答案】：
1. 连接烛光的顶点与杆的顶端A，并延长该连线与桌面相交，交点记为$A'$。
2. 连接烛光的顶点与杆的底端B，并延长该连线与桌面相交，交点记为$B'$。
3. 线段$A'B'$即为杆AB在桌面上的影子范围。
图略

26. 如图所示,S是一个发光的灯泡,PQ为不透光的挡板,作出挡板右侧被照亮的范围。

答案： 【解析】：
本题主要考查光的直线传播原理，通过作图来确定挡板右侧被照亮的范围。解题的关键在于利用光沿直线传播的特点，分别从灯泡的上下边缘出发，作出经过挡板边缘的光线，从而确定被照亮的范围边界。
1. 确定光线传播路径：
由于光在同种均匀介质中沿直线传播，我们可以从灯泡$S$的上下边缘分别作两条经过挡板$PQ$上下边缘的光线。
2. 确定被照亮范围：
这两条光线所夹的区域就是挡板右侧被照亮的范围。
【答案】：
图略（从灯泡$S$的上边缘作一条经过挡板$P$上边缘的光线，从灯泡$S$的下边缘作一条经过挡板$Q$下边缘的光线，两条光线所夹的区域即为挡板右侧被照亮的范围）。
