7. (2024·淄博中考)在“测量小灯泡的电功率”实验中,小灯泡的额定电压为 2.5 V(正常发光时的电阻约为 9 Ω)。

(第 7 题)

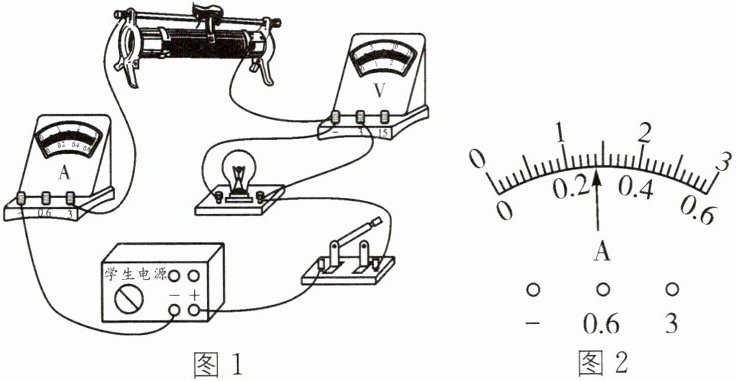

(1)图 1 是小明连接的电路,请指出不妥之处: 电流表选用的量程太大。
(2)重新连好电路,闭合开关,移动滑动变阻器的滑片,进行多次测量,将数据及现象记录在表格中。
①实验多次测量的目的是 得到不同电压下小灯泡的电功率。
②第 4 次实验时电流表的示数如图 2 所示,小灯泡的额定功率为 0.7 W;接下来要完成第 5 次实验,滑片应向 右 移动。
③通过实验发现,小灯泡两端的电压越大,实际功率 越大,小灯泡越亮。
④小聪发现表格中有一个电流数据有误,该数据是 0.36。

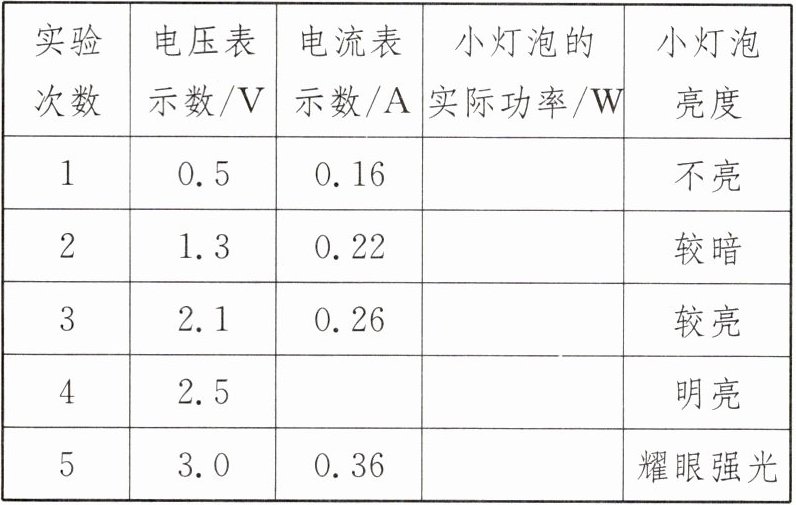

|实验次数|电压表示数/V|电流表示数/A|小灯泡的实际功率/W|小灯泡亮度|
|1|0.5|0.16| |不亮|
|2|1.3|0.22| |较暗|
|3|2.1|0.26| |较亮|
|4|2.5| | |明亮|
|5|3.0|0.36| |耀眼强光|

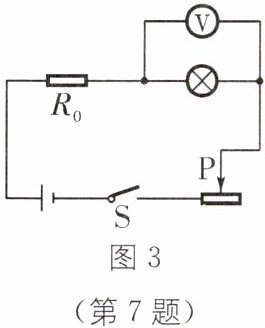

(3)完成实验后,小明取一个阻值为 R₀ 的定值电阻,设计了如图 3 的电路,测量小灯泡正常发光时的电阻。请把实验步骤补充完整。
①闭合开关 S,移动滑片 P,直至电压表示数为 2.5 V。
②断开开关 S,保持滑片 P 位置不变, 将电压表改接在定值电阻R₀两端,再闭合开关,记录电压表示数 U'。
③小灯泡正常发光时的电阻 R= $\frac{2.5V}{U'}R_0$ (用所测的量和已知量表示)。

答案：
(1)电流表选用的量程太大　
(2)①得到不同电压下小灯泡的电功率　②0.7　右　③越大　④0.36　
(3)①2.5 ②将电压表改接在定值电阻R₀两端　③$\frac{2.5V}{U'}R_0$
