《2025年实验班提优训练九年级科学上册浙教版》

1. 在“测定一个小灯泡额定功率”的实验中,小灯泡的额定电压为 2.5 V,允许通过的最大电流是 0.4 A。若电源是由 4 节干电池串联组成的电池组,使用实验室常用的两量程电流表、电压表、最大阻值为 20 Ω 的滑动变阻器等,则在实验中,电表应选用的量程是(B)。
A.电流表选 0~0.6 A,电压表选 0~15 V
B.电流表选 0~0.6 A,电压表选 0~3 V
C.电流表选 0~3 A,电压表选 0~3 V
D.电流表选 0~3 A,电压表选 0~15 V

答案： B

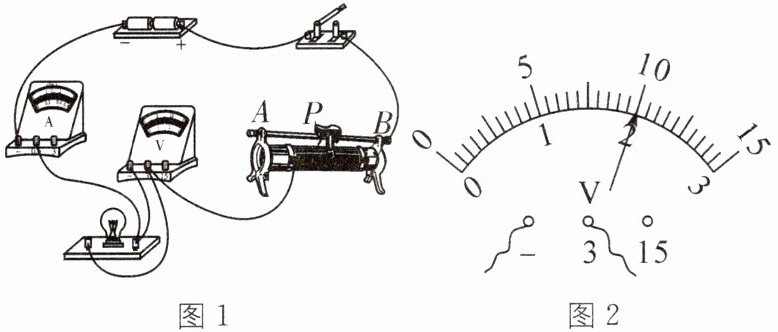

2. 教材 P115实验·变式 (2024·台州路桥区期末)为测定小灯泡的额定功率,小柯利用电压恒为 3 V 的电源、滑动变阻器、标有“2.5 V”字样的小灯泡等器材,按图 1 方式连接电路进行实验。

(第 2 题)

(1)闭合开关,小柯将滑动变阻器的滑片移到某一位置后,电压表示数如图 2 所示,此时电压大小为2V。为了使小灯泡正常发光,需将滑动变阻器的滑片向A(填“A”或“B”)端移动。

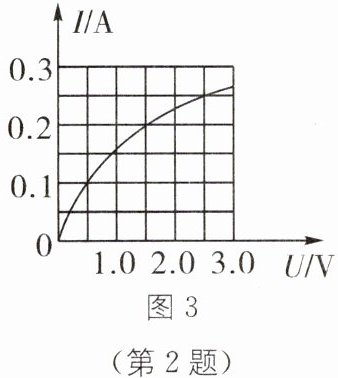

(2)根据图 3 可知,该小灯泡的额定功率为0.625W。

答案：
(1)2　A　
(2)0.625

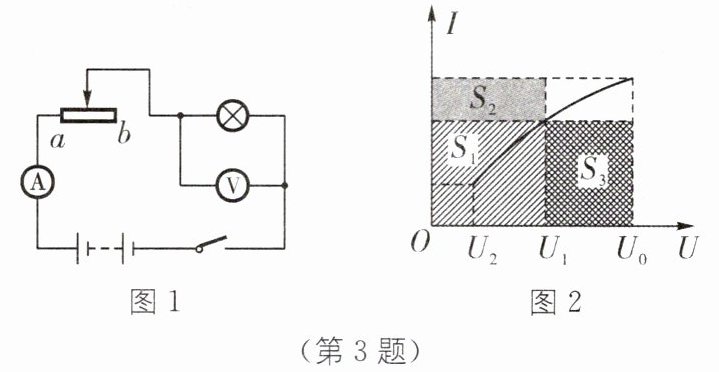

3. 跨学科 运用伏安图解法计算动态电路中的电功率 (2024·绍兴诸暨二模)图像是表征事物的一种方法。小明用如图 1 所示电路测定小灯泡的电功率,将滑片从 b 移至 a,记录多组数据并描绘出如图 2 所示的 I-U 图像。若图中面积$ S_1 $表示灯泡两端电压为$ U_1 $时消耗的电功率大小,则此时滑动变阻器所消耗的电功率可表示为(B)。

(第 3 题)

答案： B　[解析]当滑片在阻值最大处时电路中的电流最小，由图2可知此时电压表的示数为U₂；当滑片在阻值最小处时电路中的电流最大，电压表的示数最大，为电源电压，由图2可知此时电压表的示数为U₀；当电压表示数为U₁时，根据串联电路电压的规律可知滑动变阻器两端的电压U₍滑₎=U₀ - U₁，电流与小灯泡的电流相同，由P=UI可知，滑动变阻器的功率P₍滑₎=U₍滑₎I=(U₀ - U₁)I，此时滑动变阻器所消耗的电功率可表示为S₃。故选B。

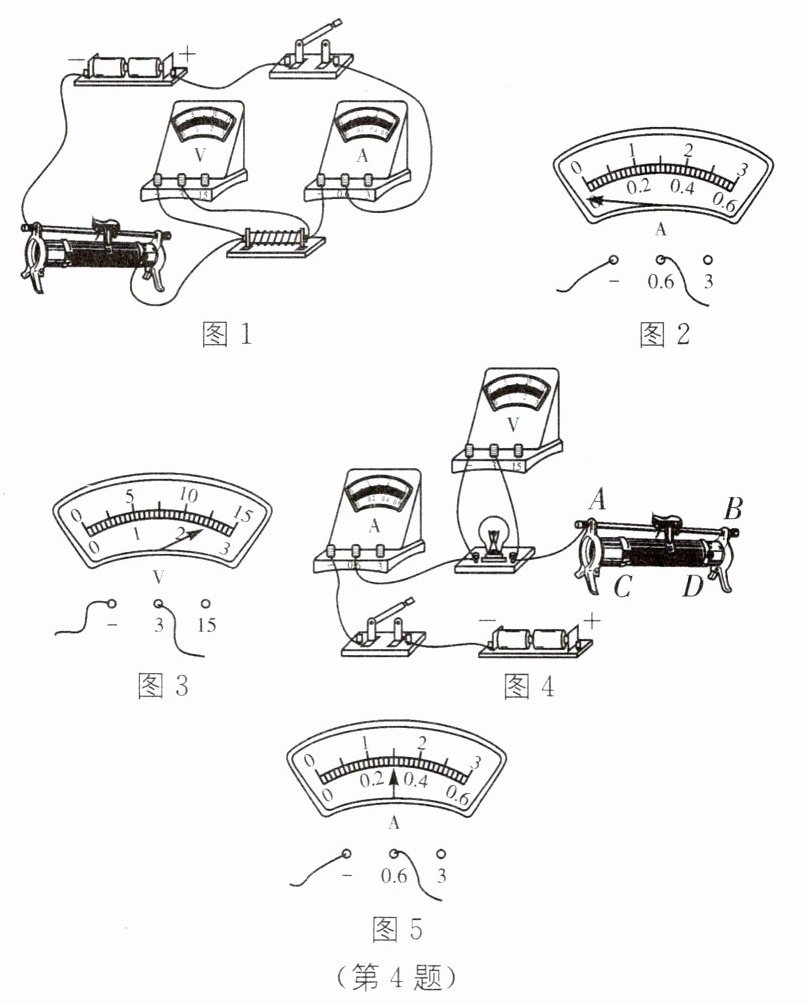

4. 控制变量法 (2024·鸡西中考改编)(1)在“探究电流与电压的关系”实验中,电源为两节干电池,滑动变阻器的规格是“25 Ω 2 A”。
(第 4 题)

①开关闭合前,发现电流表的指针在零刻度线左端,如图 2 所示,其原因是电流表没有进行调零。
②确认无误后,闭合开关进行实验,第 4 次实验时电流表示数为 0.5 A,电压表示数如图 3 所示,计算出 R 的阻值为5Ω。

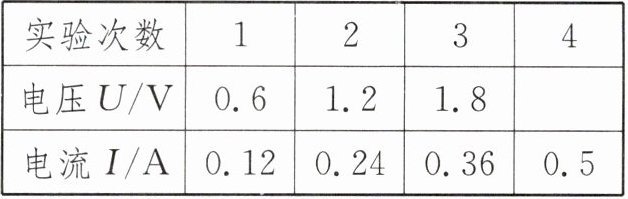

|实验次数|1|2|3|4|
|电压 U/V|0.6|1.2|1.8| |
|电流 I/A|0.12|0.24|0.36|0.5|

③记录的数据如上表所示,分析数据可以得到结论:导体的电阻一定时,通过导体的电流与导体两端的电压成正比。
(2)用图 4 所示电路“测量小灯泡额定电功率”。待测小灯泡的额定电压为 2.5 V,额定功率小于 1 W,电源为两节干电池,滑动变阻器 R 的规格为“20 Ω 1 A”。
①请你用笔画线代替导线,在图 4 中把电路连接完整(滑片向右移动,灯泡变亮)。
如图所示
②正确连接完电路,闭合开关,向右逐渐移动滑片,小灯泡逐渐变亮,突然小灯泡熄灭,电流表示数几乎为零,电压表示数接近 3 V,原因是小灯泡断路(填“短路”或“断路”)。
③排除故障后,闭合开关,缓慢移动滑动变阻器的滑片,同时观察电压表示数的变化,当小灯泡正常发光时,电流表示数如图 5 所示,小灯泡的额定功率为0.75W。
④小灯泡用久了,钨丝会变细,在 2.5 V 电压下,小灯泡实际功率小于(填“大于”“小于”或“等于”)额定功率。

答案：
(1)①电流表没有进行调零　②5　③通过导体的电流与导体两端的电压成正比　
(2)①如图所示　②断路 ③电压　0.75　④小于
