《2025年同步练习河南大学出版社九年级物理全一册沪科版》

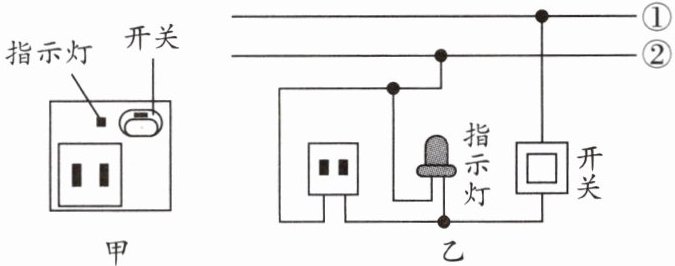

2. 图甲是小明家墙上的插座面板,图乙是其内部线路的正确连接情况。当闭合开关后,下列分析正确的是(C)

A.图乙中电源线①是零线
B.家用电冰箱可以接在该插座上
C.用测电笔接触插座的右孔,氖管发光
D.若指示灯不亮,该插座一定不能使用

答案： C

3. 傍晚放学后,小奥正在如图所示的台灯下学习,突然台灯不亮了,但其他用电器仍正常工作。为解决这一问题,下列操作流程符合安全用电原则的是(A)

A.切断电源→摘下灯罩→更换灯泡→通电测试
B.摘下灯罩→更换灯泡→切断电源→通电测试
C.更换灯泡→切断电源→摘下灯罩→通电测试
D.摘下灯罩→切断电源→更换灯泡→通电测试

答案： A

4. 珍爱生命,安全用电。下列做法不符合安全用电原则的是(B)
A.发生触电事故时,先断开电源
B.小明用正在滴水的手打开台灯
C.家庭照明电路中,开关接在火线上
D.使用测电笔时手指接触笔尾金属体

答案： B

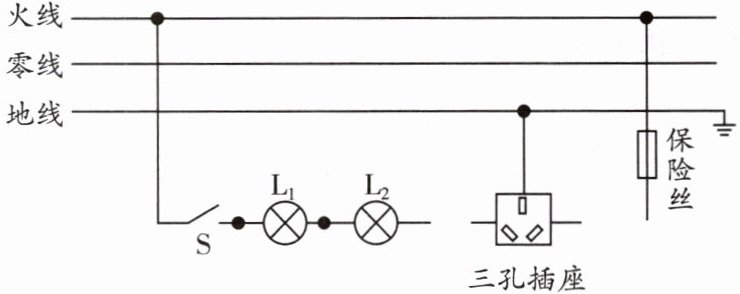

5. 教室内有两盏额定电压为$220V的电灯和1$个带有保险丝的三孔插座,请按照安全用电的要求在下图中连接电路,要求开关S只控制两盏灯,且一盏灯坏了另外一盏灯仍然能正常发光。

答案：
如图所示。

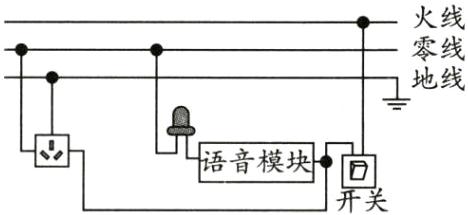

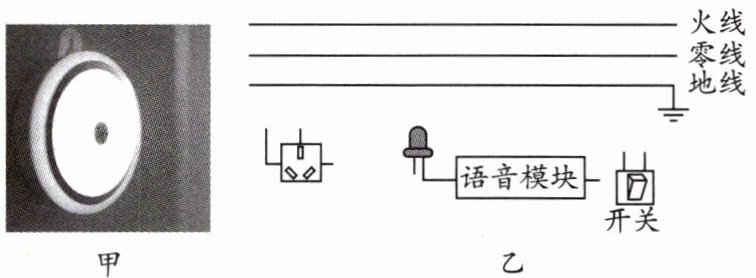

6. 如图甲所示是一款智能语音控制小夜灯,且带有插座,小夜灯自带语音模块；小夜灯和三孔插座由开关控制,并且都可以独立工作。请在乙图中连接电路。

答案：
如图所示。

1. 三脚插头的第三只脚与用电器的哪个部分相连？三脚插头的第三只脚比其他两脚长,请从物理角度分析这样设计的目的。

答案： 三脚插头的第三只脚与用电器的金属外壳相连。三脚插头的第三只脚比其他两脚长，当将插头插入插座的瞬间，用电器的金属外壳首先接地，然后用电器才跟火线、零线连通；而当拔下插头时，用电器先与火线、零线断开，然后用电器的金属外壳再与地线分开。因此，三脚插头的第三只脚比其他两脚长可以保证在插入和拔下插头的瞬间，即使用电器的金属外壳“漏电”，也不会使人触电。
