《2025年同步练习河南大学出版社九年级物理全一册沪科版》

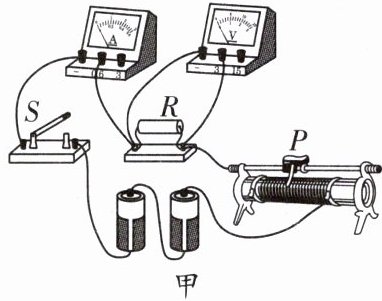

5. 小明在“探究通过导体的电流与电阻的关系”实验时,他用图甲所示的电路进行实验,实验中电阻$R两端的电压始终保持2V$不变,电路中仪表均完好无损。

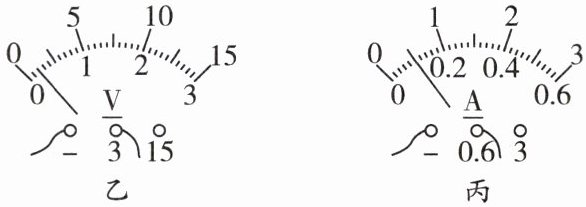

(1)连接电路前,小明发现电压表指针如图乙所示,他应先将电压表指针调至零位。
(2)连接好电路后闭合开关,发现电压表无示数,电流表有示数,则电路故障的原因可能是电阻R短路。
(3)排除故障后,小明将不同阻值的电阻接入电路进行实验,某次实验时电流表的示数如图丙所示,为0.1A。
(4)在实验过程中,当把$20Ω的电阻更换为10Ω$的电阻后,滑动变阻器接入电路中的电阻应变小(选填“变大”“变小”或“不变”)。

答案：
(1)将电压表指针调至零位　
(2)电阻R短路　
(3)0.1 　
(4)变小

6. 小明要进行“探究电流与电阻关系”的实验,实验室备有下列器材：电源一个(电压保持4.5V不变),一个滑动变阻器,电流表、电压表各一个,10Ω、20Ω、30Ω、40Ω的定值电阻各一个。

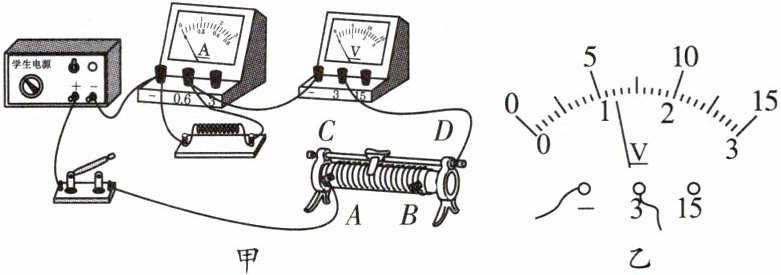

(1)图甲为小明连接的电路,电路连接存在一处错误,请在错误的导线上打上“×”并画出正确的连接。
(2)改正错误后,连接好电路,闭合开关,发现电流表无示数,电压表指针迅速偏转到满偏刻度外。出现这一现象的原因可能是______(假设电路只有一处故障)。
A. 定值电阻短路
B. 定值电阻断路
C. 滑动变阻器断路
D. 滑动变阻器短路
(3)排除故障后,将10Ω的定值电阻接入电路,闭合开关,应调节滑动变阻器的滑片,使电压表示数为2.5V。当滑片在某一位置时,电压表的示数如图乙所示,此时电压表的示数为______V；为使电压表示数为2.5V,滑动变阻器滑片应向______(选填“左”或“右”)端移动。
(4)解决上述问题后,接着用20Ω的定值电阻替换10Ω的定值电阻,再闭合开关,移动滑片使滑动变阻器接入电路的阻值______(选填“变大”或“变小”),他这样操作的目的是______。
(5)接下来小明要将定值电阻更换为30Ω,发现无论怎样调节滑动变阻器,都无法使定值电阻R0​两端的电压达到2.5V,其原因可能是______。
A. 定值电阻R0​的阻值太小
B. 电源电压太低
C. 滑动变阻器R最大阻值太小
D. 滑动变阻器R最大阻值太大
(1)如图所示。


(2)(B)
(3)1.2左
(4)变大控制定值电阻两端电压一定
(5)(C)

答案：

(1)如图所示。　

(2)B　
(3)1.2　左　
(4)变大　控制定值电阻两端电压一定　
(5)C
