《2025年同步练习河南大学出版社九年级物理全一册沪科版》

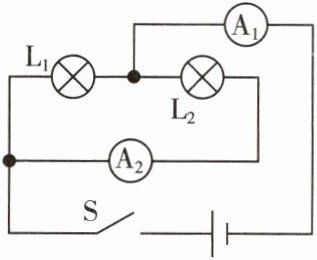

6. 如图所示，通过L₁的电流和通过L₂的电流之比是2:1，则电流表A₁和电流表A₂的示数之比是（B）

A.2:3
B.3:1
C.1:2
D.2:1

答案： B

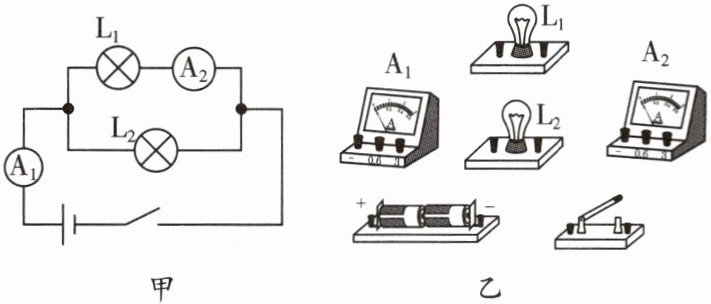

7. 根据图甲所示的电路图，连接图乙所示的实物图（每只小灯泡中的电流均小于0.3 A）。
]

答案：

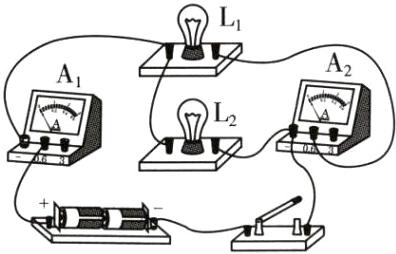

如图所示。

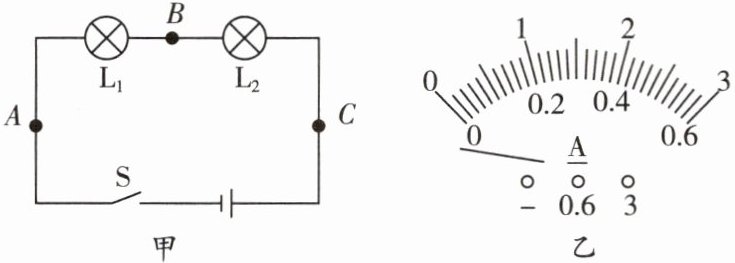

8. 如图甲是“探究串联电路电流特点”的实验电路图。

(1) 实验中选择的两只小灯泡规格应该是不相同的。
(2) 小智同学刚连接完最后一根导线，就发现电流表的指针发生了偏转，这是他在连接电路时忘记了断开开关；小智发现电流表A的指针偏转如图乙所示，其原因可能是电流表正负接线柱接反了。
(3) 下表是小智实验中的一组数据，数据中，明显错误的是C（选填“A”“B”或“C”）位置的数值，造成错误的原因可能是连接的是电流表的小量程却按大量程读数了。
| 电流表的位置 | A | B | C |
| --- | --- | --- | --- |
| 电流I/A | 0.5 | 0.5 | 2.5 |
(4) 实验时小智发现L₁较亮、L₂较暗，通过灯L₁的电流等于（选填“大于”“小于”或“等于”）L₂的电流。

答案：
(1)不相同
(2)断开开关 电流表正负接线柱接反了
(3)C 连接的是电流表的小量程却按大量程读数了
(4)等于

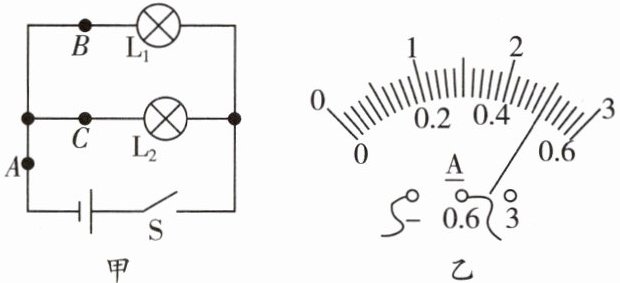

9. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验。

(1) 连接电路时，开关应处于断开状态。小华将电路正确连接，闭合开关后，发现灯泡L₁不亮、L₂亮，造成这个现象的原因可能是L₁开路（选填“L₁开路”“L₁短路”或“L₂短路”）。
(2) 小华在某次实验时，测得C处电流为0.3 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为0.5A。
(3) 实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为I_A、I_B、I_C；更换多组不同（选填“相同”或“不同”）规格的灯泡重复实验，这样做的目的是：避免偶然性,得出普遍规律。
(4) 部分实验数据如下表所示，分析实验数据可得出结论：在并联电路中，干路中的电流等于各支路电流之和。
| 实验序号 | I_A/A | I_B/A | I_C/A |
| --- | --- | --- | --- |
| 1 | | 0.20 | 0.30 |
| 2 | 0.36 | 0.20 | 0.16 |
| 3 | 0.70 | 0.32 | 0.38 |

答案：
(1)断开 L₁ 开路
(2)0.5
(3)不同 避免偶然性,得出普遍规律
(4)干路中的电流等于各支路电流之和
