学习要点 2 直流电动机是如何工作的

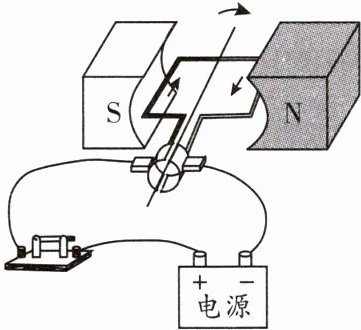

4. 如图为玩具小汽车内直流电动机的结构简图,该电动机工作时将电能转化为机械能和内能。如果想改变该直流电动机的转动方向,你可以采取的方法是改变电流方向(写一条合理方法即可)。

5. 研究电动机的工作过程：

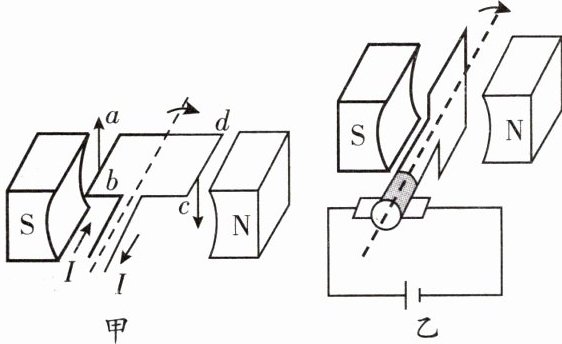

(1)电动机的工作原理是磁场对通电线圈有力的作用。如图甲所示,线圈左右两边框$ab和cd$的受力方向相反,其原因是电流方向不同。线圈从图示位置再转动 90 度后将恰好到达平衡位置,并最终停在该位置。
(2)图乙中的线圈可以持续转动,是因为它加装了换向器,该装置能在线圈刚转过平衡位置时,自动改变线圈中的电流方向。

答案： 4. 机械 改变电流方向 5.
(1)通电线圈 电流方向不同 平衡
(2)换向器 刚转过 电流

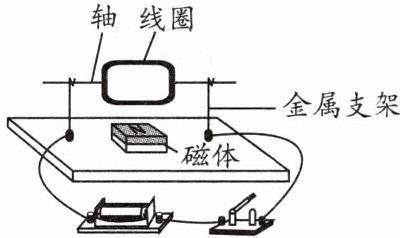

6. 如图所示为小玲和小辉同学共同制作的直流电动机模型,他们用回形针做成两个支架,分别与电池的两极相连；用漆包线绕一个矩形线圈,以线圈引线为轴,并用小刀刮去轴一端的全部漆皮,另一端只刮去上半周漆皮,将线圈放在支架上,磁体放在线圈下,闭合开关且用手轻推一下线圈,线圈就会不停地转动起来。

(1)直流电动机的工作原理是通电线圈在磁场中受力转动。
(2)将线圈两端引线的漆皮,一端全部刮掉,另一端只刮半周。这种方法刮漆,使线圈在平衡位置时会切断线圈中的电流(选填“自动改变线圈中电流的方向”或“切断线圈中的电流”)。
(3)如果电池、开关、导线的连接和性能良好,闭合开关后,线圈不能转动,可能的原因是磁场太弱。

答案：
(1)通电线圈在磁场中受力转动
(2)切断线圈中的电流
(3)磁场太弱
