《2025年同步练习河南大学出版社九年级物理全一册沪科版》

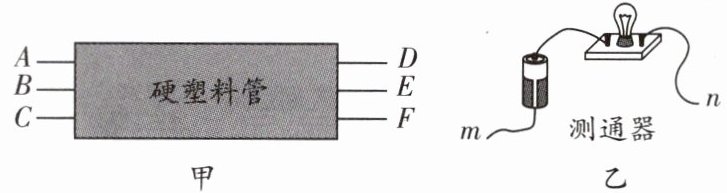

1. 如图甲所示,一根横跨河流两岸的硬塑料管内穿有三根完全相同的有绝缘外皮的电线。为了辨别哪两个线头为同一根导线的两端,可以用图乙的测通器来测试,其操作过程如下：

(1)连接 $ A $ 和 $ C $,将测通器的 $ m $ 连接在 $ D $ 上。当 $ n $ 连接 $ F $ 时小灯泡发光,连接 $ E $ 时小灯泡不发光。由此可以确定______BE(填字母)为同一导线的两端。
(2)为了弄清另两根导线的两端,可连接 $ A $ 和 $ B $,测通器的一端必须与______E(填字母)相连时,另一端只需接触一根导线就能将两根导线辨别开。

答案：
(1)BE
(2)E

2. 小明和小伟一起做连接串并联电路的实验。

(1)在连接电路的过程中,开关应该断开(选填“断开”或“闭合”)。

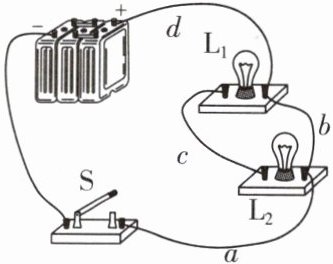

(2)小明连接了如图所示电路,如果闭合开关,两个灯泡都将不会发光(选填“不会发光”或“会被烧坏”),出现短路(选填“断路”“短路”或“通路”)现象。
(3)小明想将电路全部拆散,重新连接。小伟认为只需拆除b(填字母)这一根导线,就能成为串联电路。
(4)在正确拆除完导线的基础上,两灯串联,他们闭合开关发现两灯同时亮,断开开关两灯同时灭；将开关 $ S $ 换接到 $ L_1 $ 和 $ L_2 $ 之间、$ L_1 $ 和电池正极之间,观察到同样

的

现象。这说明在串联电路中,开关在任何位置控制作用不变。

答案：
(1)断开
(2)不会发光　短路
(3)b
(4)不变

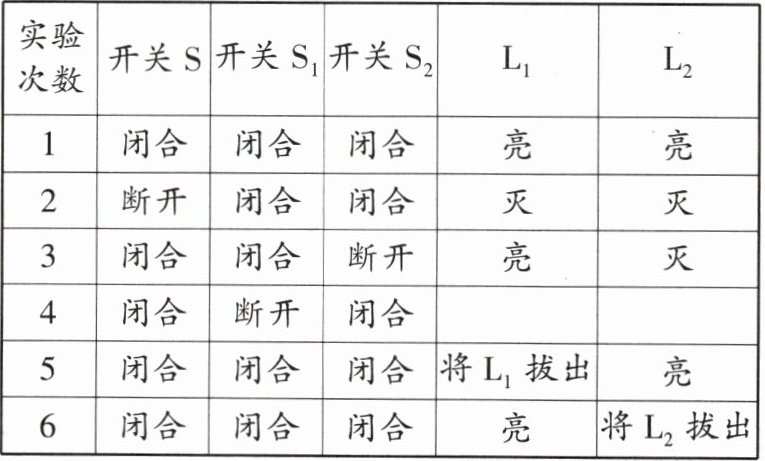

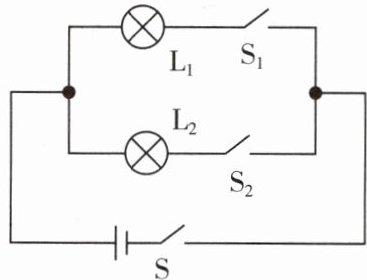

3. 某实验小组探究并联电路的特点时,设计的电路图如下图所示,实验记录表格如下表所示。

|实验次数|开关$ S $|开关$ S_1 $|开关$ S_2 $| $ L_1 $ | $ L_2 $ |
| 1 | 闭合 | 闭合 | 闭合 | 亮 | 亮 |
| 2 | 断开 | 闭合 | 闭合 | 灭 | 灭 |
| 3 | 闭合 | 闭合 | 断开 | 亮 | 灭 |
| 4 | 闭合 | 断开 | 闭合 | | |
| 5 | 闭合 | 闭合 | 闭合 | 将 $ L_1 $ 拔出 | 亮 |
| 6 | 闭合 | 闭合 | 闭合 | 亮 | 将 $ L_2 $ 拔出 |

(1)第 4 次实验灯 $ L_1 $、$ L_2 $ 的发光情况为 $ L_1 $灭、$ L_2 $亮。(均选填“亮”或“灭”)
(2)由实验 1、2、3、4 可以得出结论：在并联电路中,干路开关控制所有用电器,支路开关只控制本支路的用电器。(两空均选填“干路”或“支路”)
(3)由实验 5、6 可以得出并联电路用电器的工作特点是：并联电路中各用电器互不影响。

答案：
(1)灭　亮
(2)干路　支路
(3)并联电路中各用电器互不影响
