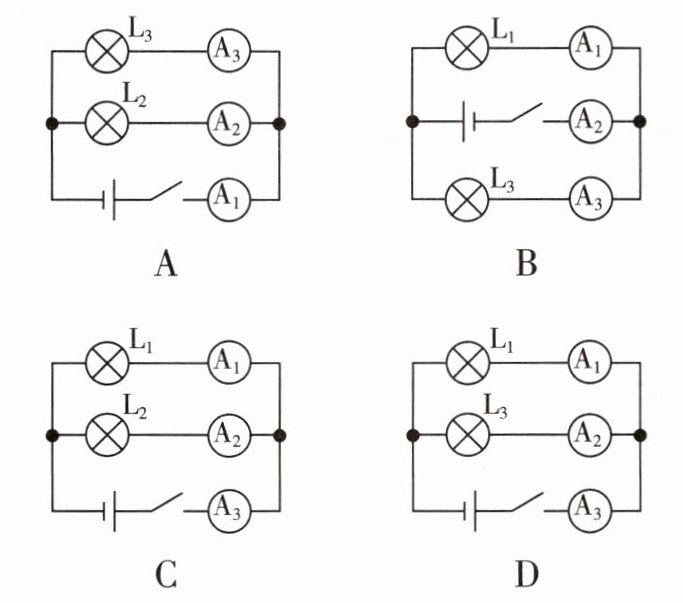

5. 小明在探究并联电路的电流规律实验时用了图中的某个电路。已知 $ L_1 $ 和 $ L_2 $ 规格相同,$ L_3 $ 与 $ L_1 $ 规格不同,电流表 $ A_1 $ 读数为 $ 0.3 \, A $,$ A_2 $ 为 $ 0.15 \, A $,$ A_3 $ 为 $ 0.45 \, A $。测量时的电路图应是(D)

A.
B.
C.
D.

答案： D

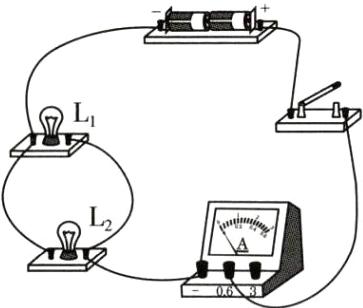

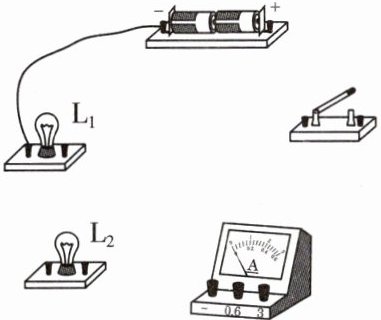

6. 如图所示,请用笔画线代替导线连接电路。要求：两灯泡并联,开关为干路开关,电流表测干路的电流,电路的总电流约为 $ 0.4 \, A $。

答案：
如图所示。

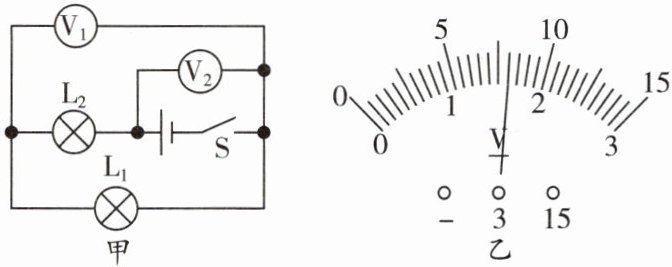

7. 在如图甲所示电路中,$ L_1 $、$ L_2 $串联(选填“串联”或“并联”)；当闭合开关 $ S $ 后,两个电压表指针偏转情况均如图乙所示,则灯泡 $ L_2 $ 两端电压为6.4 $ V $。

答案： 串联　6.4

8. 如图所示,电源电压为 $ 4.5 \, V $ 保持不变,当开关闭合后,灯泡 $ L_1 $、$ L_2 $ 均发光,电压表示数为 $ 2.5 \, V $,则灯泡 $ L_1 $ 两端的电压是(A)


A.$ 2 \, V $
B.$ 2.5 \, V $
C.$ 4.5 \, V $
D.$ 7 \, V $

答案： A

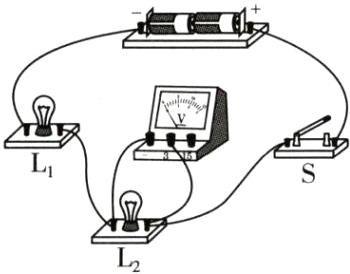

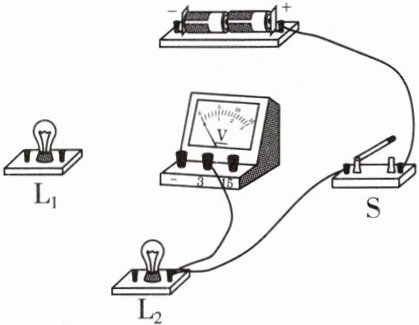

9. 请用笔画线代替导线把如图所示实物电路按要求连接完整。要求：两灯串联,电压表只测 $ L_2 $ 灯两端的电压,开关控制整个电路,导线不能交叉。

答案：
如图所示。

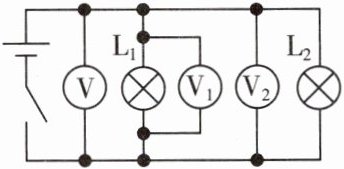

10. 如图所示电路中,闭合开关后,若电压表 $ V_1 $ 的示数为 $ 2.6 \, V $,则电压表 $ V_2 $ 的示数为2.6 $ V $,电压表 $ V $ 的示数为2.6 $ V $。

答案： 2.6　2.6

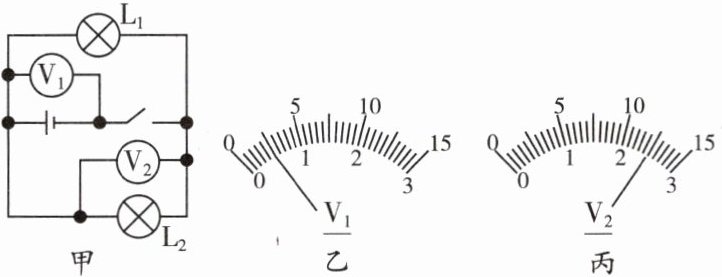

11. 如图甲是测量电压的电路图,闭合开关后,两个电表的指示情况如图乙、丙所示,则 $ L_1 $ 两端的电压是2.5 $ V $,电源电压是2.5 $ V $。

答案： 2.5　2.5
