《2025年同步练习河南大学出版社九年级物理全一册沪科版》

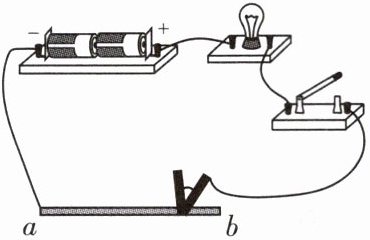

10. 如图所示,$ab$为一根铅笔芯,闭合开关后,小灯泡发光,当金属夹左右移动时,小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是导体的长度；将金属夹在铅笔芯上向左移动时,接入电路的铅笔芯电阻将变小(选填“大”或“小”)。

答案： 长度 小

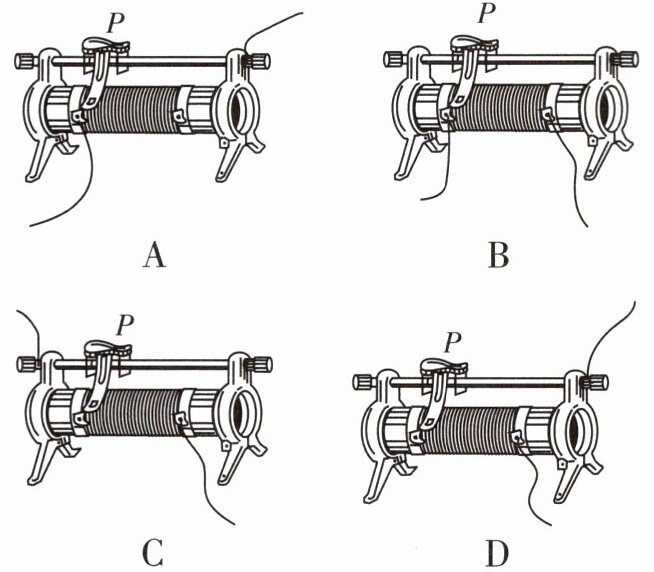

11. 当将滑动变阻器的滑片$P$向右移动时,如图所示的连接方法可使滑动变阻器连入电路部分的电阻增大的是 (A)

答案： A

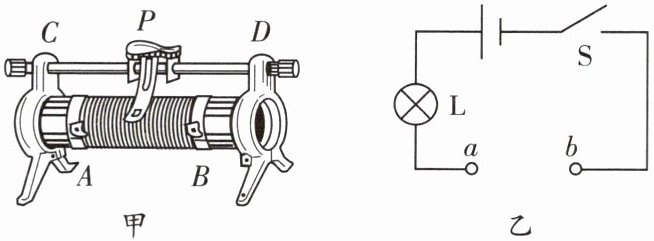

12. 将图甲所示的滑动变阻器连入图乙电路的$a、b$两点间,当滑片$P向C$端移动时,电灯$L$逐渐变亮,则滑动变阻器连入电路的接线柱应该是 (C)
甲
乙
A.$A和B$
B.$B和D$
C.$A和D$
D.$B和C$

答案： C

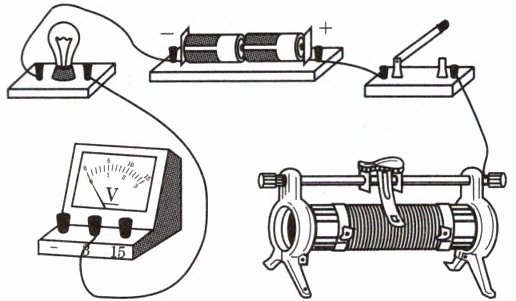

13. 将如图所示的实物图连接完整。要求：闭合开关,向左端移动滑动变阻器的滑片时,小灯泡变亮,电压表测小灯泡电压。(导线不要交叉)

答案：
如图所示。

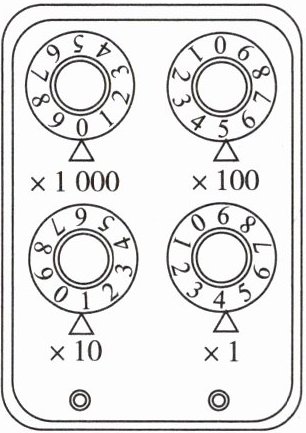

14. 如图所示,电阻箱的示数是514$\Omega$。使用该电阻箱时,可调节的电阻阻值范围是0~9999$\Omega$。

答案： 514 0~9999

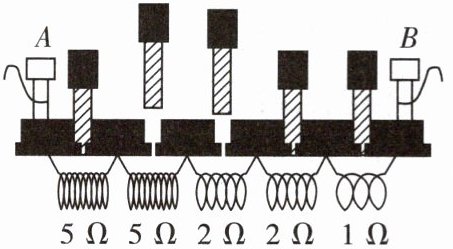

15. 如图所示为插入式电阻箱的结构示意图,图中$AB$两个接线柱之间的电阻值是7$\Omega$,$AB$两个接线柱之间能提供的最大电阻值是15$\Omega$。

答案： 7 15

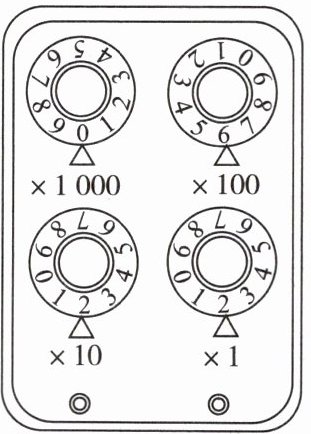

16. 关于图中的电阻箱,下列说法错误的是 (C)

A.电阻箱是一种变阻器
B.电阻箱能显示接入电路的阻值
C.电阻箱最小一格为$0.1\ \Omega$
D.电阻箱示数是$622\ \Omega$

答案： C
