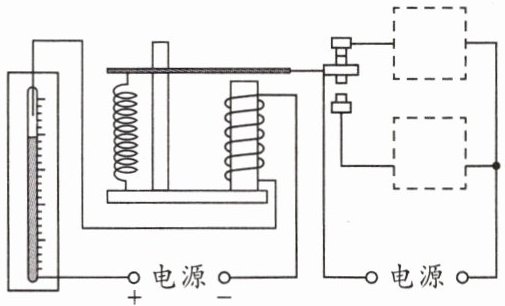

8. 如图所示是一种温度自动报警器的原理示意图,当环境温度低于设定的警戒温度时,灯亮,电铃不响。当环境温度达到警戒温度时,灯不亮,电铃响,发出报警信号。
(1) 在图中的虚线框内填入相应的电路元件符号并补全电路。(电铃符号为$\text{}$)
(2) 标出通电螺线管的 N 极。

答案：

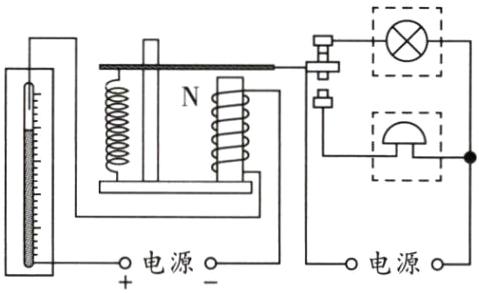

如图所示。

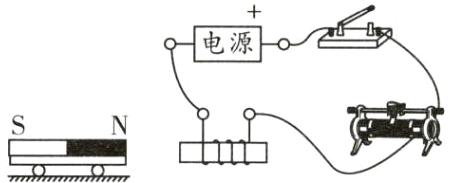

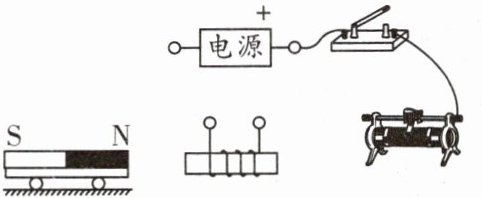

9. 如图所示,放有条形磁体的小车静止在水平地面上,小车的右边有一螺线管电路,要求闭合开关,将滑动变阻器滑片向右移动到某一位置时小车开始向左运动。请你将电路图补充完整。

答案：
如图所示。

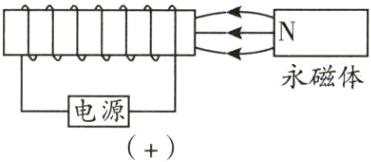

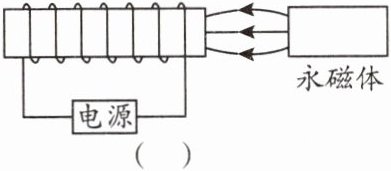

10. 根据图中永磁体与通电螺线管右端磁场的磁感线,请你在永磁体上标出其 N 极并在括号内标出电源的“+”或“-”极。

答案：
如图所示。

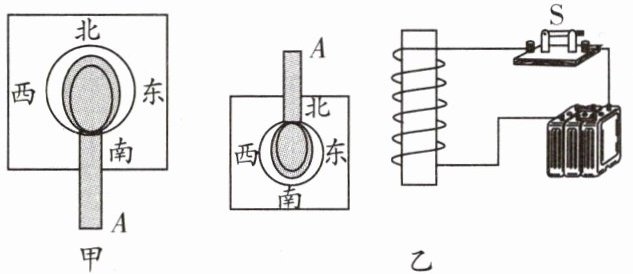

11. 图甲为我国最早的指南针——司南的示意图,请在图甲中标出其静止状态时 A 点的磁极。将司南放在图乙所示的通电螺线管附近,闭合开关后司南发生了偏转。静止时司南指向如图乙所示,请在图乙中标出通电螺线管的 N、S 极和电源的“+”“-”极。

答案：

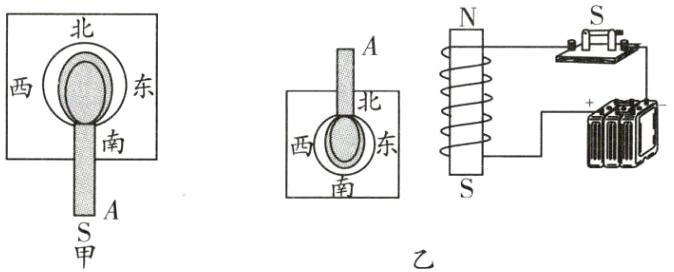

如图所示。

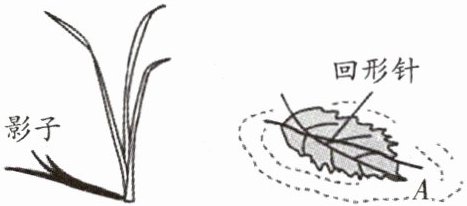

1. (2025·福建)将回形针掰直,磁化后放在树叶上,漂浮于水面,如图,回形针在地球磁场的作用下,静止后指向南北。参照冬季午间小草的影子偏向北方,进一步推测 A 端是回形针磁体的S(南)极。

答案： 磁场 S(南)

2. (2025·河南)地球是一个大磁体,我们就处在地球产生的磁场中。下列物体利用地磁场工作的是(A)
A.指南针
B.温度计
C.连通器
D.电磁继电器

答案： A

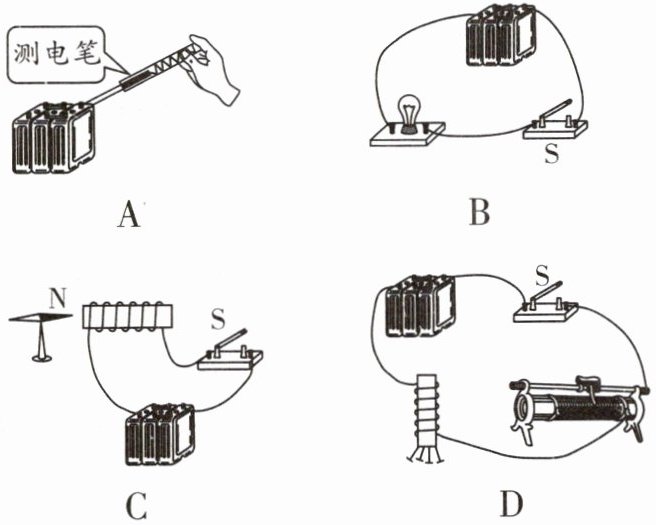

3. (2024·江西)小明从电动玩具上拆下一块电池。为了确定该电池的正负极,他设计了以下四种方案,其中可行的是(C)

A.
B.
C.
D.

答案： C
