1. 如图所示是“探究电流与电压关系”的电路,在进行“保持电阻不变”这一步骤时,实验要求是(C)

A.保持$R'$的滑片位置不动
B.保持$R$两端的电压不变
C.保持$R$不变,调节$R'$的滑片到不同的适当位置
D.保持电路中的电流不变

答案： C

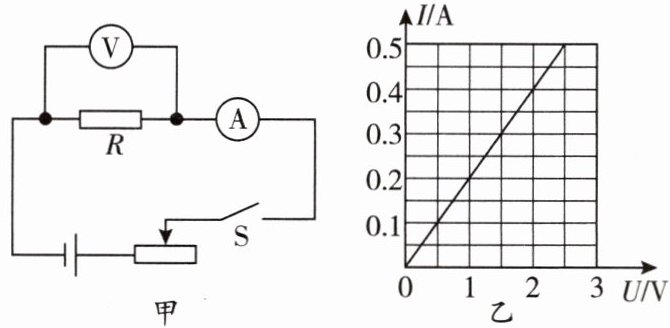

2. (双选)如图甲所示是小明在探究电流与电压的关系时的电路图,图乙所示是他根据记录的数据作出的图像,下列说法正确的是(AC)

A.实验前,应将滑动变阻器的阻值调到最大
B.探究中,多次实验主要是为了减小实验误差
C.滑动变阻器可以起到改变定值电阻两端电压的作用
D.实验的结论是通过导体的电流与导体两端的电压成反比

答案： AC

3. 在“探究电流与电压关系”的实验中：

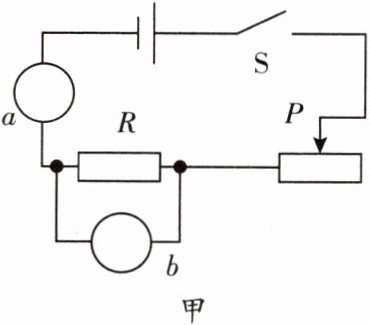

(1)电路图如图甲所示,a为电流表,b为电压表。(均选填“电流表”或“电压表”)

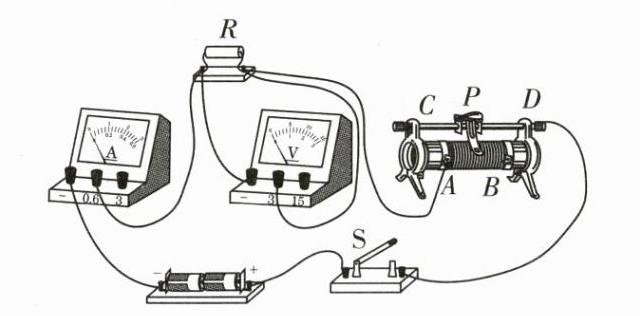

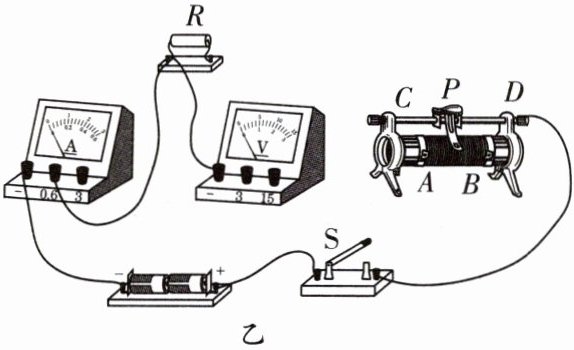

(2)用笔画线代替导线将图乙中的实物图连接完整,要求实验过程中滑动变阻器的滑片P从右向左移动时接入电路的阻值变小(导线不能交叉)。
如图所示。

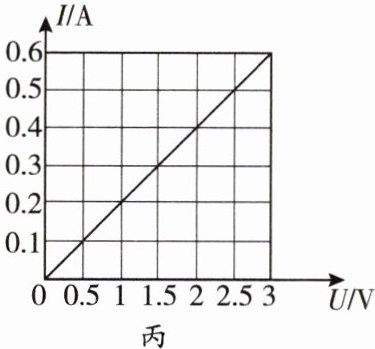

(3)在实验操作过程中保持电阻R的阻值不变,调节滑动变阻器的滑片P,进行多次实验,记录电压表和电流表的示数,并绘制I−U图像如图丙所示。分析图像可得出的结论是当导体电阻一定时,通过导体的电流与导体两端的电压成正比。

答案：

(1)电流表　电压表　
(2)如图所示。
　
(3)电阻R的阻值　当导体电阻一定时,通过导体的电流与导体两端的电压成正比

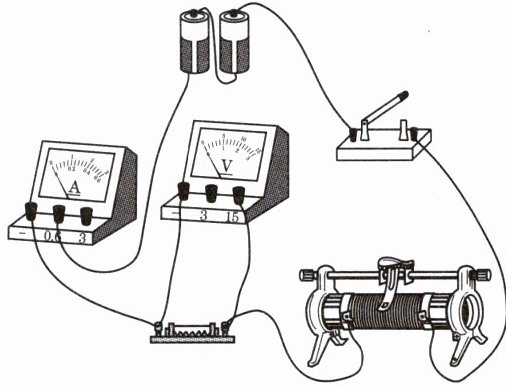

4. 在“探究电流与电阻的关系”的实验中,某实验小组连接的电路如图所示,该电路中有三处错误或不当的地方,请填写在下方横线上。

(1)电压表量程选择过大。
(2)电流表正、负接线柱接反。
(3)滑动变阻器下面两个接线柱接入了电路中。

答案：
(1)电压表量程选择过大　
(2)电流表正、负接线柱接反　
(3)滑动变阻器下面两个接线柱接入了电路中
