《2025年同步练习河南大学出版社九年级物理全一册沪科版》

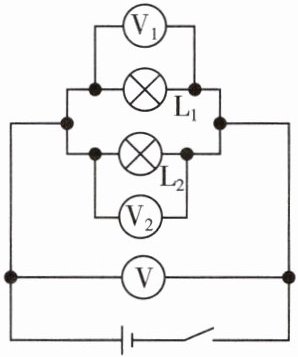

12. 如图所示电路,$ L_1 $ 和 $ L_2 $ 的规格不同。开关闭合,灯均发光且 $ L_1 $ 比 $ L_2 $ 亮,则下列说法正确的是(D)


A.电压表 $ V $ 示数大于电压表 $ V_1 $ 示数
B.电压表 $ V_1 $ 示数小于电压表 $ V_2 $ 示数
C.电压表 $ V_1 $ 示数大于电压表 $ V_2 $ 示数
D.电压表 $ V $ 示数等于电压表 $ V_2 $ 示数

答案： D

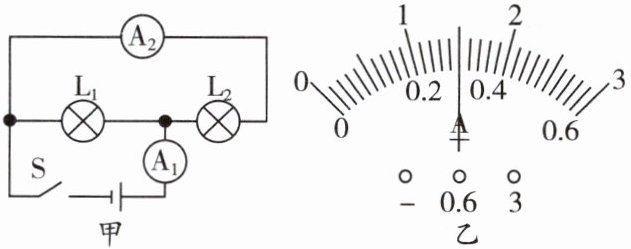

1. 如图甲所示电路,闭合开关 $ S $ 后,两个灯泡都能发光,电流表 $ A_1 $ 的示数如图乙所示,如果电流表 $ A_2 $ 读数是 $ 0.5 \, A $,则下列说法错误的是(C)

A.电流表 $ A_1 $ 一定连接“$ 3 \, A $”接线柱
B.灯泡 $ L_1 $ 和 $ L_2 $ 并联
C.电流表 $ A_1 $ 的读数是 $ 0.3 \, A $
D.通过灯 $ L_1 $ 的电流为 $ 1 \, A $

答案： C

2. 如图所示的电路,电源电压保持不变,开关 $ S $ 接到 $ a $ 时,电压表示数为 $ 9 \, V $,开关 $ S $ 接到 $ b $ 时,电压表示数为 $ 4 \, V $,下列说法正确的是(A)

A.电源电压为 $ 9 \, V $
B.灯 $ L_1 $ 两端的电压为 $ 4 \, V $
C.灯 $ L_2 $ 两端的电压为 $ 5 \, V $
D.灯 $ L_1 $ 和灯 $ L_2 $ 的总电压为 $ 13 \, V $

答案： A

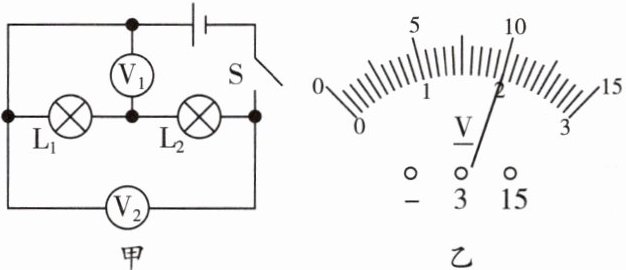

3. (双选)如图甲所示电路中,当闭合开关 $ S $ 后,$ L_1 $、$ L_2 $ 两灯均发光,两个电压表指针偏转角度相同,指针位置如图乙所示。若通过 $ L_1 $、$ L_2 $ 的电流分别为 $ I_1 $、$ I_2 $,加在 $ L_1 $、$ L_2 $ 两端的电压分别为 $ U_1 $、$ U_2 $。下列说法正确的是(AD)

A.$ L_1 $ 两端电压为 $ 2 \, V $
B.$ L_2 $ 两端电压为 $ 10 \, V $
C.$ L_2 $ 两端电压为 $ 2 \, V $
D.$ I_1 : I_2 = 1 : 1 $

答案： AD

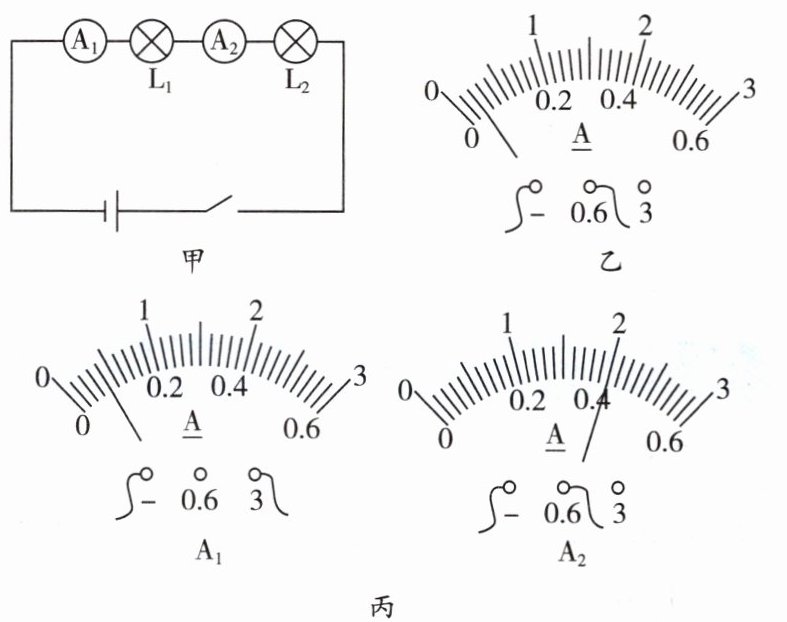

4. 小明探究串联电路电流的特点时,其设计的电路图如图甲所示。

(1)为了使结论具有普遍意义,应该选择不同(选填“相同”或“不同”)规格的小灯泡进行实验；连接好电路,闭合开关前,发现其中一个电流表如图乙所示,出现这种现象的原因是电流表没有调零。
(2)实验过程中发生故障,两只小灯泡中,$ L_1 $ 发光,$ L_2 $ 不发光。造成 $ L_2 $ 不发光的原因是D(填选项)。
A. $ L_1 $ 开路
B. $ L_2 $ 开路
C. $ L_1 $ 短路
D. $ L_2 $ 短路
(3)排除故障后,闭合开关,发现两个电流表 $ A_1 $ 和 $ A_2 $ 的指针偏转情况如图丙所示,其中电流表 $ A_1 $ 的示数是0.4 $ A $。小明觉察到其中一个电流表的量程选择不恰当,这个电流表是A₁。从电流表示数可知,通过两灯的电流 $ I_1 $=(选填“$ ＞ $”“$ ＜ $”或“$ = $”)$ I_2 $。

答案：
(1)不同　电流表没有调零　
(2)D　
(3)0.4　A₁ =
