《2025年同步练习河南大学出版社九年级物理全一册沪科版》

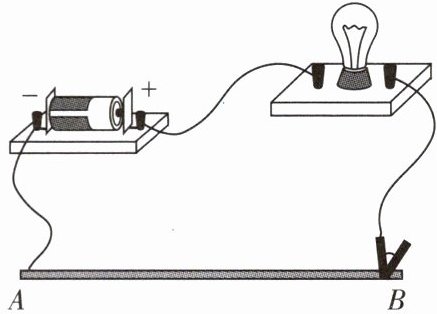

1. 学习了滑动变阻器相关知识以后,小腾同学制作了一个简易调光灯,装置如图所示,他把滑动端的金属夹首先夹在了铅笔芯的$B$端,金属夹向$A$端移动的过程中,电路中的灯泡亮度如何变化？此简易调光灯还有一些不足,请提出你的改进意见。

答案： 灯泡亮度逐渐变亮。此简易调光灯无法控制电路的通断,可增加一个开关;由于铅笔芯的电阻很小,要想增大调节效果,可适当增加铅笔芯的长度。

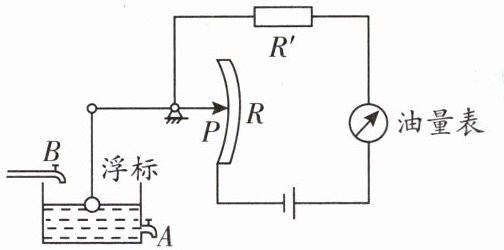

2. 如图是一种自动测试油箱内油面高度的装置,$R'$为定值电阻,$R$为滑动变阻器,它的金属滑片$P$是杠杆的一端,油量表是由电流表改装而成的。根据所学滑动变阻器的知识,判断并分析如下问题：

(1) 当只打开阀门$B$时,通过油量表的电流如何变化？并分析其原因。
(2) 当只打开阀门$A$时,通过油量表的电流如何变化？并分析其原因。

答案：
(1)通过油量表的电流变大。当只打开阀门B时,油箱中油量增加,浮标上升,带动杠杆右端下降,滑动变阻器接入电路的阻值变小,电路总电阻变小,而电源电压不变,所以电路中电流变大,通过油量表的电流将变大。
(2)通过油量表的电流变小。当只打开阀门A时,油箱中油量减小,浮标下降,带动杠杆右端上升,滑动变阻器接入电路的阻值变大,电路总电阻变大,而电源电压不变,所以电路中电流变小,油量表示数将变小。

1. 电流可能受电压、电阻等多种因素的影响,所以应当采用控制变量法分别研究电流与电压、电阻的关系。

答案： 控制变量

2. “探究电流与电压关系”的实验中,应保持电路中的电阻不变,改变电阻两端的电压,从而探究通过电阻的电流随它两端电压的变化。

答案： 电阻　电阻两端的电压

3. “探究电流与电阻关系”的实验中,保持电阻两端的电压不变,选用不同的定值电阻接入电路,可以探究通过电阻的电流随阻值的变化。

答案： 电阻两端的电压　不同的定值电阻

4. 欧姆定律：一段导体中的电流,跟加在这段导体两端的电压成正比,跟导体的电阻成反比。

答案： 正比　反比

5. 欧姆定律的表达式是$I=\frac{U}{R}$,其中$I$表示电流,单位是安培；$U$表示电压,单位是伏特；$R$表示电阻,单位是欧姆。

答案： $I=\frac{U}{R}$　电流　安培　电压　伏特　电阻　欧姆
