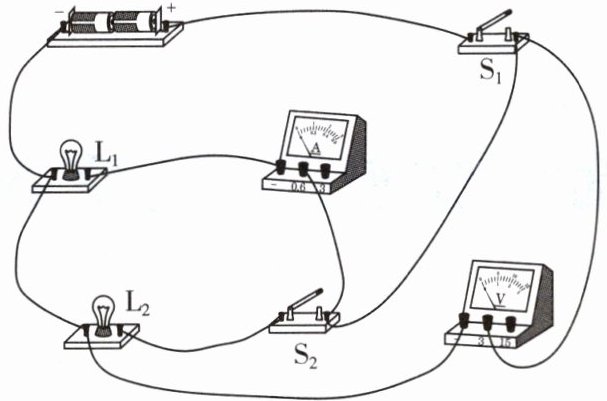

9. 在如图所示的电路中,闭合开关$S_{1}$、$S_{2}$,灯泡$L_{1}和L_{2}$发光,电流表和电压表均有示数。下列关于该电路的说法中正确的是 (C)

A.开关都闭合,灯泡$L_{1}和L_{2}$串联
B.开关都闭合,电流表测量灯泡$L_{2}$的电流
C.只闭合开关$S_{1}$,电压表测量灯泡$L_{1}$的电压
D.只闭合开关$S_{2}$,电流表有示数,电压表无示数

答案： C

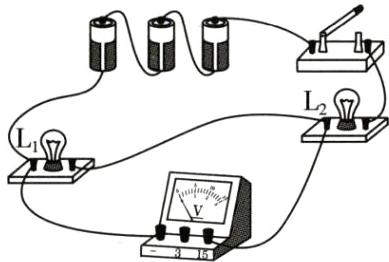

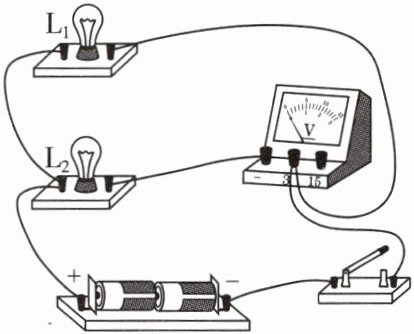

1. 如图所示是某同学测量灯泡$L_{2}$两端电压的实物图,请指出图中的两处错误：

(1)电压表与L₂串联了。
(2)电压表正负接线柱接反了。

答案：
(1)电压表与L₂串联了
(2)电压表正负接线柱接反了

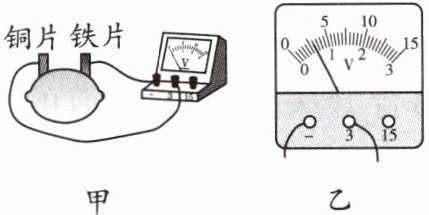

2. 水果含有果酸,在水果中插入两片不同金属制成的极板,就组成了一个水果电池。如图甲所示,是小明用电压表测量自制的柠檬水果电池两端电压的实验装置,电压表的示数如图乙所示。铜片相当于该水果电池的正极,该水果电池的电压为0.6$V$。

答案： 正 0.6

3. 工作和生活中,手机已成为人们常用的工具。如图所示的某国产智能手机的电池电压最接近 (A)

A.$3.7V$

B.$0.2V$
C.$220V$
D.$380V$

答案： A

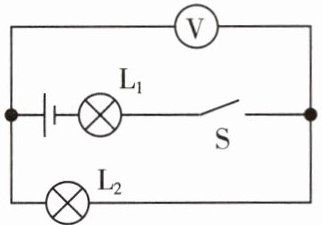

4. 如图所示电路中,当开关$S$闭合时,下列关于电压表在电路中的作用说法正确的是 (B)

A.电压表测$L_{1}$两端的电压
B.电压表测$L_{2}$两端的电压
C.电压表测$L_{1}和L_{2}$两端的电压
D.电压表测$L_{1}$和电源两端的电压

答案： B

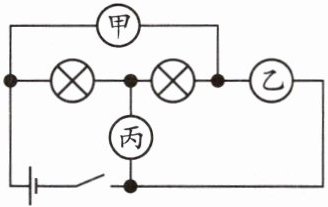

5. (双选)如图所示电路中,闭合开关,两个灯泡都发光,各电表都有示数,下列判断正确的是 (BD)

A.甲、乙是电流表,丙是电压表
B.甲、丙是电流表,乙是电压表
C.甲、乙是电压表,丙是电流表
D.甲、丙是电压表,乙是电流表

答案： BD

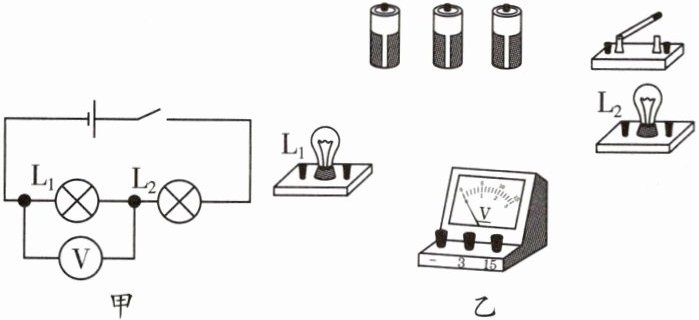

6. 请根据图甲所示的电路图,用笔画线代替导线,将图乙中的实物连接起来。

答案：
如图所示。
