5. (2025·福建) 如图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（C）

A.正电荷发生转移
B.可检验带电体的电性
C.金属箔带上同种电荷
D.张开角度越小，所带电荷越多

答案： C

6. (2025·湖北) 在一些使用精密仪器的场所，工作人员须穿着防静电服。防静电服面料中掺入的材料能导走身上静电的是（A）
A.金属
B.玻璃
C.橡胶
D.陶瓷

答案： A

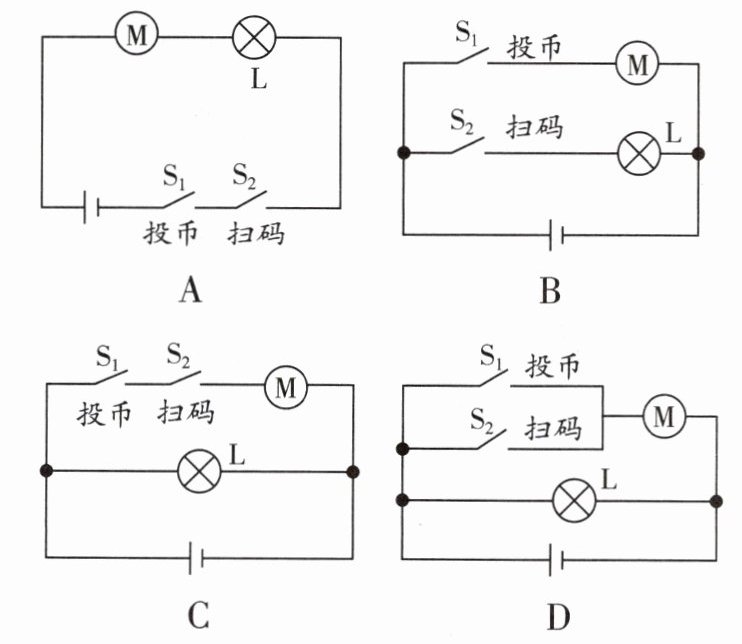

7. (2025·湖南) 某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（D）
]

答案： D

8. (2024·徐州) 如图所示电路，闭合开关，电路所处的状态是（C）

A.通路
B.断路
C.短路
D.无法判断

答案： C

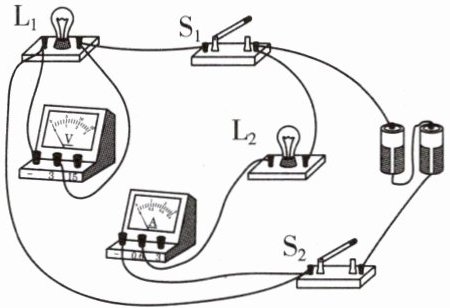

9. (2024·眉山) 如图所示电路，闭合开关S₁、S₂，小灯泡L₁和L₂均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（C）

A.小灯泡L₁和L₂串联
B.电流表测量电路的总电流
C.若只断开S₁，小灯泡L₁熄灭，L₂正常发光
D.若灯L₁突然熄灭，是因为电压表发生断路

答案： C

10. (2024·烟台) (双选) 如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（AD）

A.灯泡L₁短路
B.灯泡L₂短路
C.灯泡L₁断路
D.灯泡L₂断路

答案： AD

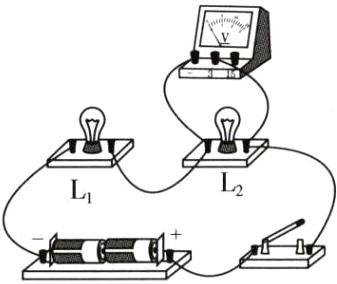

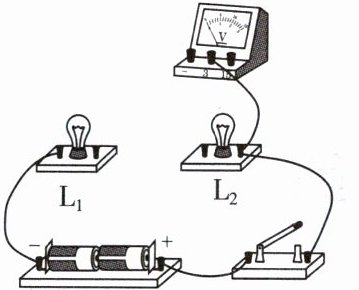

11. (2024·贵州) 如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡L₂两端电压，导线不能交叉。
]

答案：
如图所示。
