《2025年同步练习河南大学出版社九年级物理全一册沪科版》

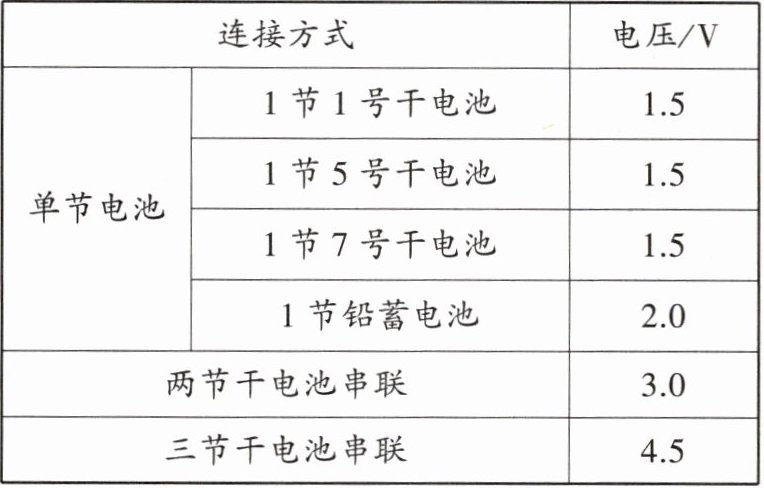

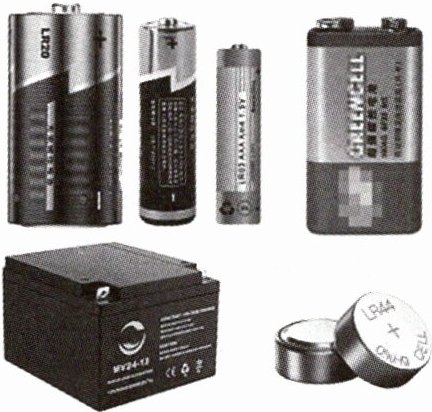

1. 如图所示,电池有很多种类型,它们的电压有何特点？某同学利用电压表,对不同类型电池电压的特点进行了探究,实验的结果如下表所示。

|连接方式|电压/$V$|
|单节电池|1节1号干电池|1.5|
| |1节5号干电池|1.5|
| |1节7号干电池|1.5|
| |1节铅蓄电池|2.0|
|两节干电池串联|3.0|
|三节干电池串联|4.5|

从表中记录的实验结果可以看出：
(1) 不同型号的干电池电压相同。
(2) 不同类型的电池电压不同。
(3) 串联电池组的总电压等于每节电池电压之和。

答案：
(1)相同
(2)不同
(3)每节电池电压之和

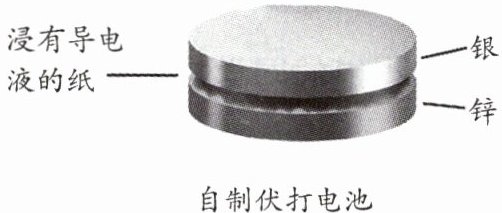

2. 爱好科技的小华对最早的电池——伏打电池产生了浓厚的兴趣。通过上网查资料,他了解伏打电池的结构后,决定亲自动手制作。如图是他制作出来的电池,银片和锌片分别是电池的两极。请你帮他设计实验判断该电池的正极是银片还是锌片。

实验器材：电压表和导线。
实验步骤：将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触。
实验结论：若电压表指针正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极;若电压表反向偏转,锌片是电池的正极。

答案： 实验器材:电压表和导线。
实验步骤:将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触。
实验结论:若电压表指针正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极;若电压表反向偏转,锌片是电池的正极。

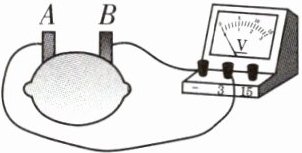

3. 在水果中平行插入两片不同金属制成的极板,就组成了一个水果电池,如图所示。物理兴趣小组的同学在课外实践活动中探究影响水果电池电压大小的因素,实验前,他们的部分实验猜想如下：

猜想一：水果电池的电压可能与水果的种类有关；
猜想二：水果电池的电压可能与极板的材料有关。

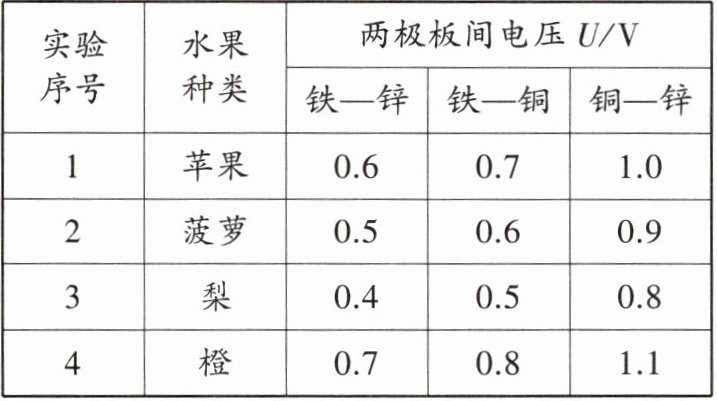

(1) 为了验证猜想一和猜想二,在不同水果中插入不同金属制成的极板,并保持两块极板间的距离、极板插入水果的深度不变,分别测出电压,实验记录如下表所示。
|实验序号|水果种类|两极板间电压$U/V$|
| | |铁—锌|铁—铜|铜—锌|
|1|苹果|0.6|0.7|1.0|
|2|菠萝|0.5|0.6|0.9|
|3|梨|0.4|0.5|0.8|
|4|橙|0.7|0.8|1.1|

① 为了验证猜想一,保持极板的材料不变,改变水果种类,多次实验后,得出结论：猜想一是正确(选填“正确”或“错误”)的。
② 分析数据可知,水果电池的电压与极板材料有关,表中效果最好的两极板材料是铜—锌。
(2) 兴趣小组的同学在研究中又发现,将两极板插入水果更深些,电压表的示数也发生了变化,由此,可以提出一个新的可探究的科学问题是水果电池电压可能与极板插入水果的深度有关。
(3) “水果电池”是将化学能转化为电能。

答案：
(1)①极板的材料 正确 ②铜—锌
(2)水果电池电压可能与极板插入水果的深度有关
(3)化学
