《2025年同步练习河南大学出版社九年级物理全一册沪科版》

2. 如图所示,电源电压保持不变,闭合开关 $ S $ 后,将滑动变阻器的滑片 $ P $ 向左移动的过程中,下列说法正确的是(A)

A.电压表 $ V $ 的示数与电流表 $ A_1 $ 的示数比值不变
B.电压表 $ V $ 的示数与电流表 $ A_2 $ 的示数比值变大
C.电流表 $ A_1 $ 的示数不变,电压表 $ V $ 的示数变小
D.电流表 $ A_2 $ 的示数变小,电压表 $ V $ 的示数不变

答案： A

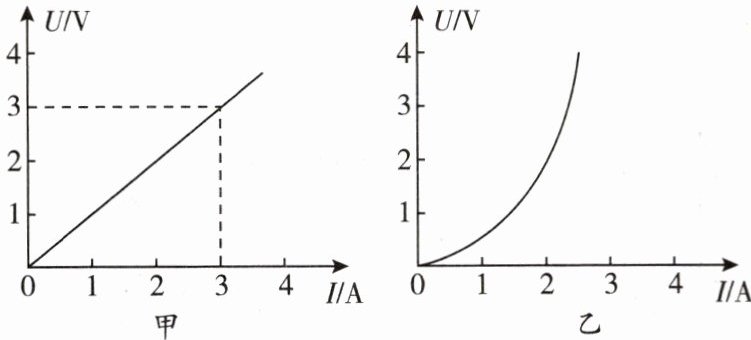

3. (双选)在“伏安法”测电阻实验中,小雪和小红分别把定值电阻和小灯泡作为测量对象,在处理实验数据时,分别画出了它们的 $ U - I $ 图像,如图甲、乙所示。对于图像的分析,以下说法正确的是(AC)

A.由图甲可知,定值电阻的阻值为 $ 1 \Omega $
B.由图甲可知,电阻与其两端的电压成正比,与导体中的电流成反比
C.由图乙及实验现象可知,小灯泡的电阻随灯丝温度的升高而增大
D.为了减小误差,应该测量不同电压下小灯泡的阻值并计算其平均值

答案： AC

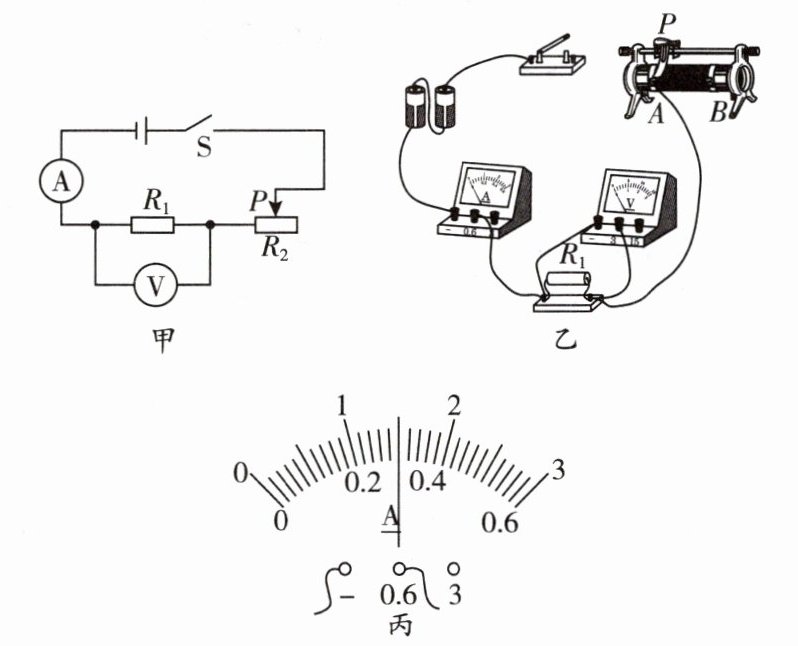

4. 现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测量定值电阻 $ R_1 $ 阻值的实验中：

(1)连接电路时,开关应______(选填“闭合”或“断开”)；请你按如图甲所示的电路图,以笔画线代替导线,将图乙中的电路连接完整。
(2)实验前为了保护电路,滑动变阻器的滑片应置于______(选填“$ A $”或“$ B $”)端。
(3)闭合开关,无论怎样移动滑片 $ P $,发现电流表始终无示数,电压表有示数,其原因可能是______。(选填选项字母代号)
A. 滑动变阻器断路
B. $ R_1 $ 断路
C. $ R_1 $ 短路
(4)排除故障后,当电压表示数为 $ 2.7 V $ 时,电流表示数如图丙所示,则通过 $ R_1 $ 的电流大小为______ $ A $,它的阻值是______ $ \Omega $。
(5)本实验要多次测量取平均值,是为了______。(选填选项字母代号)
A. 寻找普遍规律
B. 减小实验误差

答案：

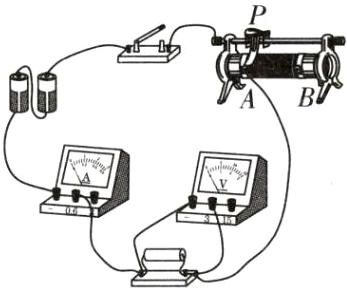

(1)断开 如图所示。
　　　
(2)B
(3)B
(4)0.3 9
(5)B
