《2025年同步练习河南大学出版社九年级物理全一册沪科版》

10. 如图所示,电源电压为 $ 3 V $,则通过电阻 $ R_1 $ 的电流为(C)

A.$ 0.6 A $
B.$ 0.3 A $
C.$ 0.2 A $
D.无法确定

答案： C

11. 如图是某同学设计的一个调光电路,滑动变阻器的阻值范围为 $ 0 \sim 12 \Omega $,电源电压恒为 $ 6 V $。已知小灯泡 $ L $ 在 $ 6 V $ 电压下工作时,通过它的电流为 $ 1 A $(不考虑灯丝电阻变化)。求：
(1)小灯泡 $ L $ 的电阻。
(2)当开关 $ S $ 闭合,把滑动变阻器的滑片移至中点位置时,通过灯泡的电流。

答案：
(1)灯泡的电阻为:$ R_{L}=\frac{U_{L}}{I_{L}}=\frac{6\ V}{1\ A}=6\ \Omega $
(2)当滑动变阻器的滑片移至中点时:$ R=\frac{1}{2}×12\ \Omega =6\ \Omega $ 此时电路的总电阻为:$ R_{总}=R_{L}+R=6\ \Omega +6\ \Omega =12\ \Omega $ 则电路中的电流为:$ I=\frac{U}{R_{总}}=\frac{6\ V}{12\ \Omega }=0.5\ A $

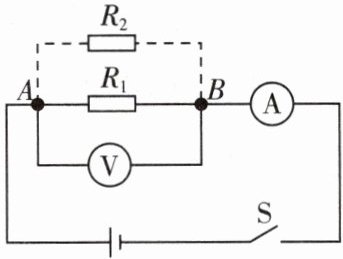

12. 如图所示的电路,电源电压恒定不变,先把电阻 $ R_1 = 5 \Omega $ 接入电路 $ A $、$ B $ 之间,闭合开关,电压表示数为 $ 6 V $；再在 $ A $、$ B $ 上方并联一个 $ R_2 = 10 \Omega $ 的电阻,则电流表示数是1.8$ A $。

答案： 1.8

13. 电阻 $ R_1 = 15 \Omega $,$ R_2 = 45 \Omega $,把这两个电阻并联在电压为 $ 4.5 V $ 的电路中,则 $ R_1 $、$ R_2 $ 两端的电压之比为1:1,干路中的电流为0.4 $ A $。

答案： 1:1 0.4

14. (双选)阻值不同的两个电阻的电流随电压变化的 $ I - U $ 图线如图所示,从图中得到的下列结论中正确的是(AC)

A.$ R_1 ＜ R_2 $
B.$ R_1 $、$ R_2 $ 并联后的总电阻的 $ I - U $ 图线在区域Ⅱ
C.$ R_1 $、$ R_2 $ 串联后的总电阻的 $ I - U $ 图线在区域Ⅲ
D.$ R_1 $、$ R_2 $ 串联后的总电阻的 $ I - U $ 图线在区域Ⅰ

答案： AC

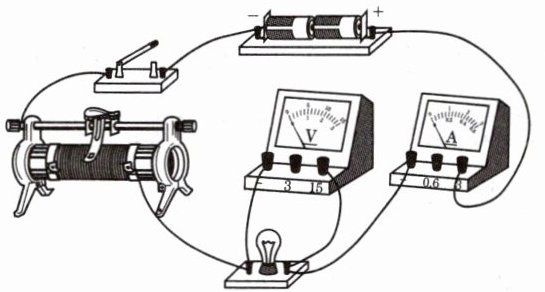

1. 如图是小江同学为测量小灯泡电阻而连接的电路,有关该实验,以下说法错误的是(D)

A.闭合开关前,应将滑动变阻器的滑片滑到最左端
B.实验过程中两电表都有可能需要换接较小的量程
C.所测小灯泡的电阻可能随电压表的示数的不同而不同
D.在如图位置闭合开关后,向左移动滑动变阻器的滑片小灯泡变亮

答案： D
