《2025年同步练习河南大学出版社九年级物理全一册沪科版》

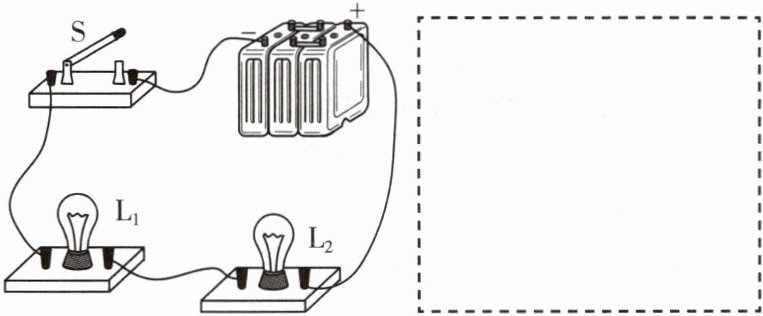

8. 根据如图所示的实际电路,在虚线框中画出电路图。

答案：
如图所示。
　　　

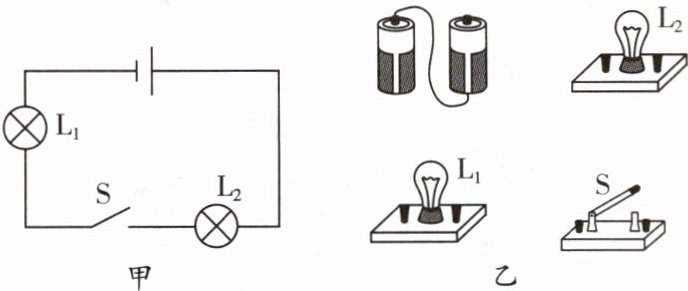

9. 请你根据图甲所示的电路图,用笔画线代替导线,将图乙的实物图连接完整。

答案：
如图所示。
　　　

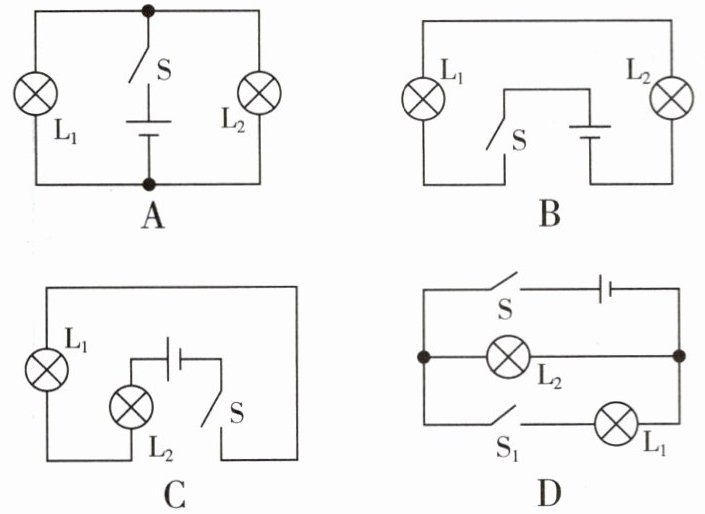

10. 如图所示的几幅电路图,闭合开关后,其中属于串联电路的是BC,属于并联电路的是AD。

答案： BC　AD

11. 在如图所示的电路中,有三个开关 $ S_1 $、$ S_2 $、$ S_3 $,如果仅将开关 $ S_3 $ 闭合,$ S_1 $、$ S_2 $ 断开,则灯 $ L_1 $、$ L_2 $串联；如果将开关 $ S_1 $、$ S_2 $ 闭合,$ S_3 $ 断开,则灯 $ L_1 $、$ L_2 $并联。如果将开关 $ S_1 $、$ S_2 $、$ S_3 $ 都闭合,电路处于短路状态。

答案： 串　并　短路

12. 如图所示,当开关 $ S_1 $、$ S_2 $ 都闭合时,灯L₂、L₃发光；当开关 $ S_1 $、$ S_2 $ 都断开时,灯L₁、L₃发光。(均选填“$ L_1 $”“$ L_2 $”或“$ L_3 $”)

答案： L₂、L₃　L₁、L₃

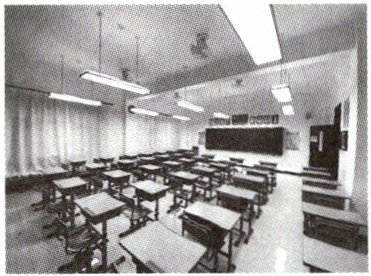

13. 为了保护学生的视力,河南某学校教室里的日光灯更换成如图所示的 LED 护眼灯,每个教室里的 9 盏 LED 护眼灯的连接方式是并联。若这些护眼灯其中一盏因断路故障而不亮,其余的灯能(选填“能”或“不能”)发光。

答案： 并　能

14. 如图所示是常用的“一拖三”手机充电线,若将其 USB 插头连入电路同时为三部手机充电,三部手机的连接方式是并联,此时三部手机的电池相当于用电器(选填“电源”或“用电器”)。

答案： 并联　用电器

15. 下列给出的用电器中连接方式属于串联的是(B)
A.道路两旁的路灯
B.烘托节日气氛的小彩灯
C.教室里照明用的日光灯
D.家中的电视和电脑等家用电器

答案： B

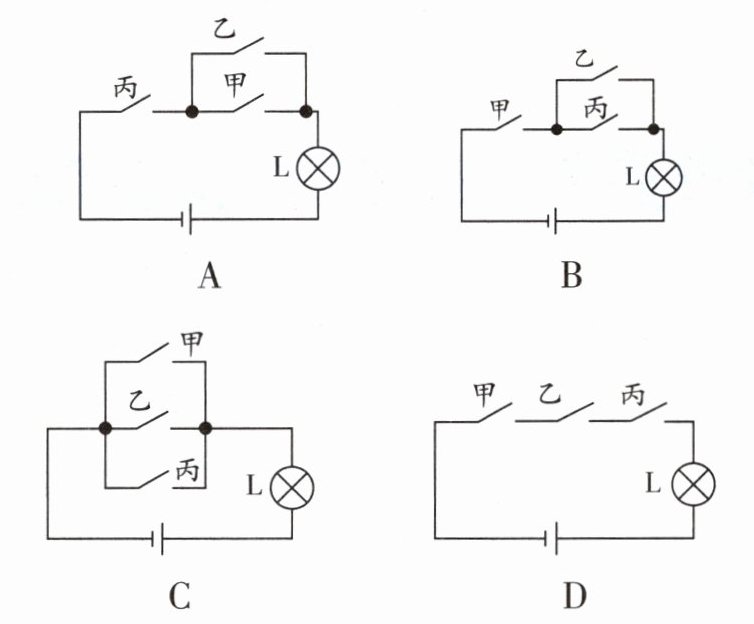

16. 举重比赛要求主裁判和至少一个副裁判按下自己前面的按钮(用开关表示)时,指示杠铃被举起的灯泡 $ L $ 才亮,表明该运动员举起杠铃成功,主裁判的按钮用甲表示。图中符合这一要求的电路是(B)

答案： B
