《2025年同步练习河南大学出版社九年级物理全一册沪科版》

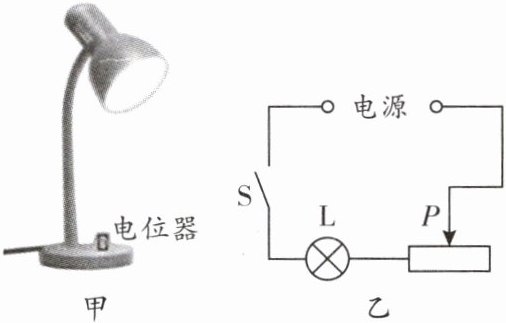

1. 如图甲所示为一盏调光台灯,其原理如图乙所示,电源电压一定,闭合 S,将滑片从左向右移动,灯泡两端的电压将减小,灯泡的亮度将变暗,电路中的总功率将减小。

答案： 减小 变暗 减小

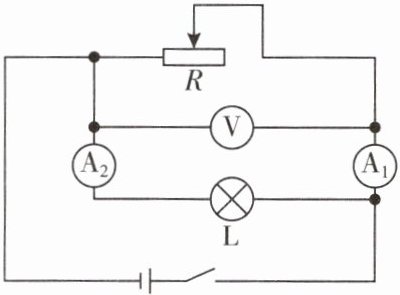

2. (双选)如图所示电路,闭合开关,灯泡 L 正常发光,当滑动变阻器的滑片向右移动时,下列说法正确的是(AD)

A.电压表 V 的示数不变
B.灯泡 L 的功率变小
C.电压表 V 与电流表$ A_1 $的示数之比变小
D.电压表 V 与电流表$ A_2 $示数的乘积不变

答案： AD

3. 为保障安全,现在很多室内公共场所安装有烟雾报警装置。如图所示,是烟雾报警装置的简化原理图。电源电压保持不变,R₀ 为定值电阻,光敏电阻 R 的阻值随光照强度的减弱而增大,当电路中的电流减小至某一数值时报警器开始报警。闭合开关,当有烟雾遮挡射向光敏电阻 R 的光线时,下列说法错误的是(D)

A.电路的总电阻增大
B.电流表示数变小
C.电压表示数增大
D.电路的总功率变大

答案： D

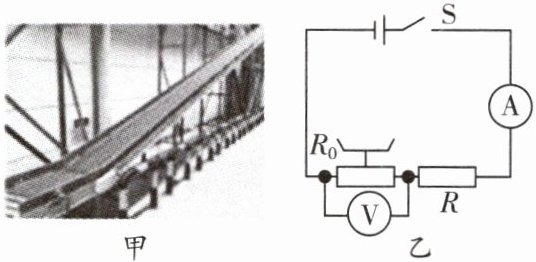

4. 如图甲为传送货物的传送装置。当传送带上某一位置放置的货物过重时,超限报警器就会报警,其电路简化原理图如图乙所示。电源电压恒定,其中 R₀ 为压敏电阻,其阻值大小随压力的增大而减小；电流表的示数超过设定值就会自动报警。下列说法正确的是(D)

A.当货物放上去时,电压表示数将变大
B.当取下货物时,电路的总功率会变大
C.当货物放上去时,电压表与电流表示数之比不变
D.为了让装置放更重的货物,可将 R 的阻值适当增大

答案： D
