16. 测温模拟电路如图甲所示,温度计由量程为$0\sim3V$的电压表改装而成,电源电压$U为6V$,$R的阻值为40\Omega$,热敏电阻的阻值$R_{t}随温度t$变化的关系如图乙所示,则当开关$S$闭合后,下列说法正确的是(D)
A. 电路可测量的最高温度为$50^{\circ}C$
B. 温度计的$0^{\circ}C$应标在电压表零刻度处
C. 若增大$U$,电路可测量的最高温度将增大
D. 若$U增大3V$,$R增大45\Omega$,电路可测量的最高温度将增大

答案： D

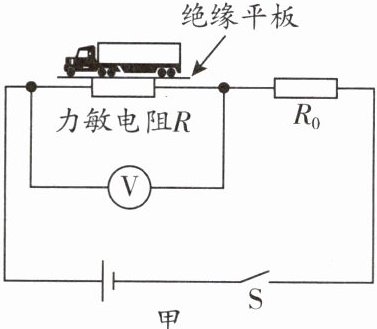

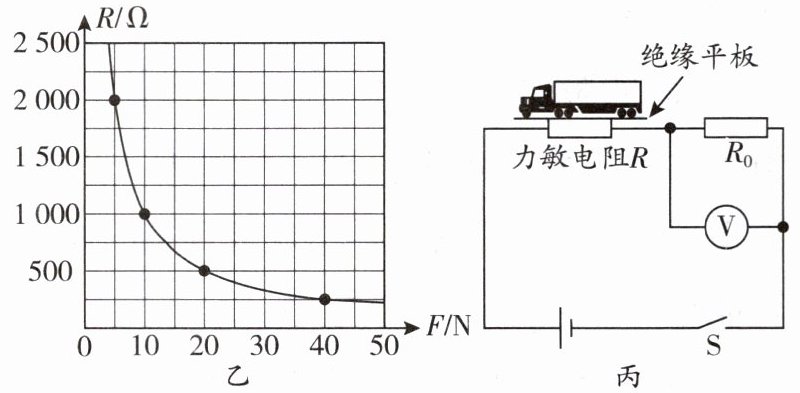

17. 超载存在安全隐患,交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图,电源电压恒为$3V$,定值电阻$R_{0}$规格可选,电压表选$0\sim3V$量程,力敏电阻$R的阻值随所受压力F$变化的关系如图乙所示。力敏电阻$R$上方紧密连接一轻质绝缘平板,检测时将货车模型静置于其上。($g取10N/kg$)

(1)若货车模型的总质量为$1.5kg$,则其所受重力为15N。

(2)如果用图甲所示的电路检测,当定值电阻$R_{0}$一定时,静置在绝缘平板上的货车模型总质量越大,电压表示数越小。
(3)小枫将电压表改接到定值电阻$R_{0}$两端后,如图丙所示,且将电压表$2V$刻度线处设置为货车模型总质量最大值,超过此刻度线代表超载。如果设定检测的货车模型总质量不超过$2kg$,则$R_{0}$的阻值应为1000$\Omega$。

答案：
(1)15
(2)小
(3)1000

18. 如图甲所示,电源电压保持不变,$R_{1}= 10\Omega$。当闭合开关$S$,将滑动变阻器的滑片$P从a端移到b$端时,两电表示数变化关系如图乙所示。求：
(1)电源电压。
(2)滑片$P滑到ab$中点时电压表的示数。

答案：
(1)由图甲可知,当滑片P在b端时只有$R_{1}$接入电路,此时电路中电流最大。由图乙可知,电路中的最大电流为0.6 A。由欧姆定律可得,电源电压:$U=U_{1}=IR_{1}=0.6\ A×10\ \Omega=6\ V$
(2)由图甲可知,滑片P在a端时,滑动变阻器的电阻全部接入电路。由图乙可知,此时电路中的电流:$I'=0.2\ A$
滑动变阻器两端的电压:$U_{滑}=4\ V$
由欧姆定律可得,滑动变阻器的最大阻值:$R_{2}=\frac{U_{滑}}{I'}=\frac{4\ V}{0.2\ A}=20\ \Omega$
滑片P在ab中点时电路中的电流:$I''=\frac{U}{R_{1}+\frac{R_{2}}{2}}=\frac{6\ V}{10\ \Omega+\frac{20\ \Omega}{2}}=0.3\ A$
此时电压表的示数为:$U_{V}=U_{滑}'=I''×\frac{1}{2}R_{2}=0.3\ A×\frac{1}{2}×20\ \Omega=3\ V$
