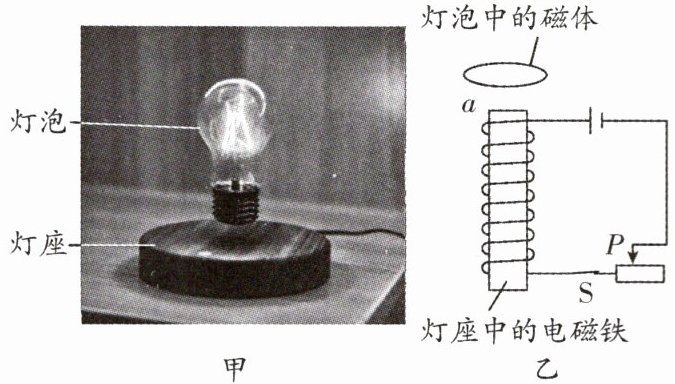

6. 如图甲所示,“悬浮灯泡”能够悬浮发光。灯座内有一个电磁体,而灯泡内部装有LED灯和条形磁体,其内部结构如图乙所示。
(1)如图乙,电磁铁通电后,灯泡中的磁体会受到电磁铁的排斥(选填“吸引”或“排斥”),这个力与整个灯泡的重力彼此平衡。
(2)乙图中通电时,电磁铁a端的磁极为S极。
(3)若要使灯泡悬浮的高度增加,在电源不变的情况下,可以采取的办法是向左移动滑动变阻器的滑片。

答案： 排斥　S　向左移动滑动变阻器的滑片

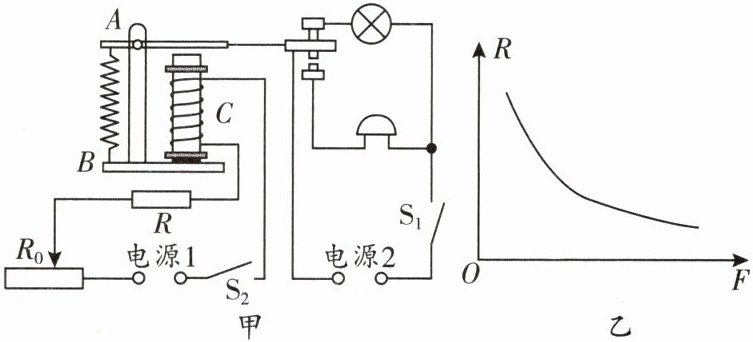

1. 小明设计了一个道路限载报警器,原理如图甲所示,R₀是变阻器,R是压敏电阻,R的电阻大小随压力大小变化关系如图乙所示,当超载车辆通过压敏电阻时,限载报警器就会报警。调试好电路,闭合开关$S_1$和$S_2,$当超载车辆通过时,限载报警器会

灯

亮

还是

铃

响

？请解释其设计的原理。

答案： 当超载车辆通过时,限载报警器的电铃会响。因为闭合开关S₁和S₂,当超载车辆通过时,压敏电阻的阻值减小,通过电磁铁电路的电流增大,衔铁就会被吸下来,电铃电路接通,因此电铃会响。

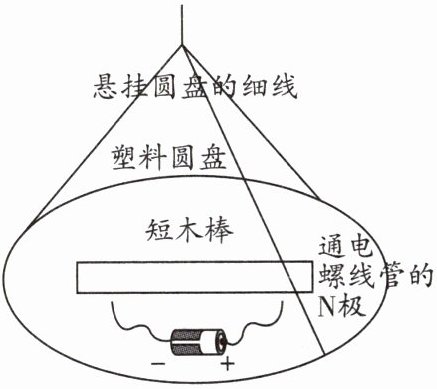

2. 五一假期,小聪和父母到随州大洪山旅游,茂密的森林里丰富的物种深深地吸引着他们,可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管,又找来一个塑料圆盘用几根细线悬吊起来,然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针,图中规定了通电螺线管的N极,请用笔画线代替导线画出绕线(画3匝示意即可),并在螺线管周围画出一条磁感线。

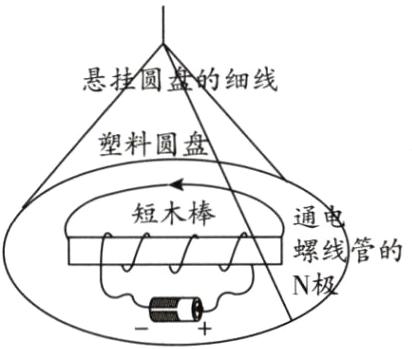

答案：
如图所示。
