7. 把电路元件并列地连在一起,这种连接方式叫并联。在电路中若用电器的连接方式是并联,则这个电路叫做并联电路。

答案： 并列　并联电路

8. 在并联电路中,只有部分电流通过的电路为支路,而所有电流都会通过的那部分电路为干路。家里的用电器都是并联的,控制这些用电器的开关与该用电器是串联的。

答案： 支路　干路　并　串

9. 要连接好电路,一般应先设计电路图,然后根据电路图按照一定的顺序连接电路元件。连接电路时,开关应该断开,按照安全用电要求规范操作。

答案： 设计电路图　断开

1. 指纹识别解锁是目前较为常用的手机解锁方式,手指轻轻触碰感应区后即可让手机解锁。感应区相当于手机电路中的开关；手机在充电过程中,手机电池相当于电路中的用电器。

答案： 开关　用电器

2. 下列几组元件中均为用电器的是(C)
A.电灯、开关、导线
B.电灯、开关、电池
C.电灯、电铃、电炉
D.电灯、电池、电炉

答案： C

3. (双选)下列关于电路的说法中,正确的是(AD)
A.电源是提供电能的装置
B.开关是控制电流大小的装置
C.用电器是消耗电流的装置
D.导线是传输电能的装置

答案： AD

4. 如图所示,当开关 $ S_1 $、$ S_2 $ 都断开时,电路处于开路状态；当开关 $ S_1 $、$ S_2 $ 都闭合时,电路处于短路状态。

答案： 开路　短路

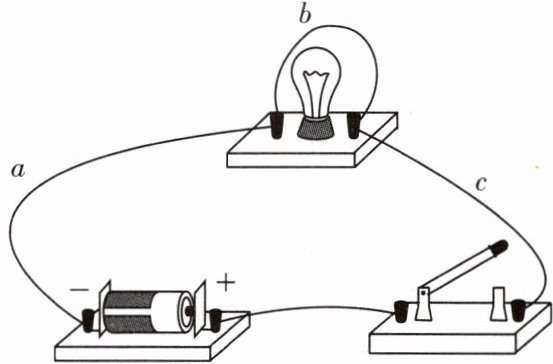

5. 如图所示,开关闭合后,电路的这种状态叫做短路,可能会将电源(选填“电源”或“灯泡”)烧坏；若要使小灯泡发光,应该去掉导线b(选填“$ a $”“$ b $”或“$ c $”)。

答案： 短路　电源　b

6. 小红同学在使用手电筒时发现灯泡不亮,她对灯泡不亮的原因进行了几种判断,其中不可能的是(D)
A.小灯泡的灯丝断了
B.电池没电了
C.小灯泡与电路接触不良
D.手电筒开关处出现短路

答案： D

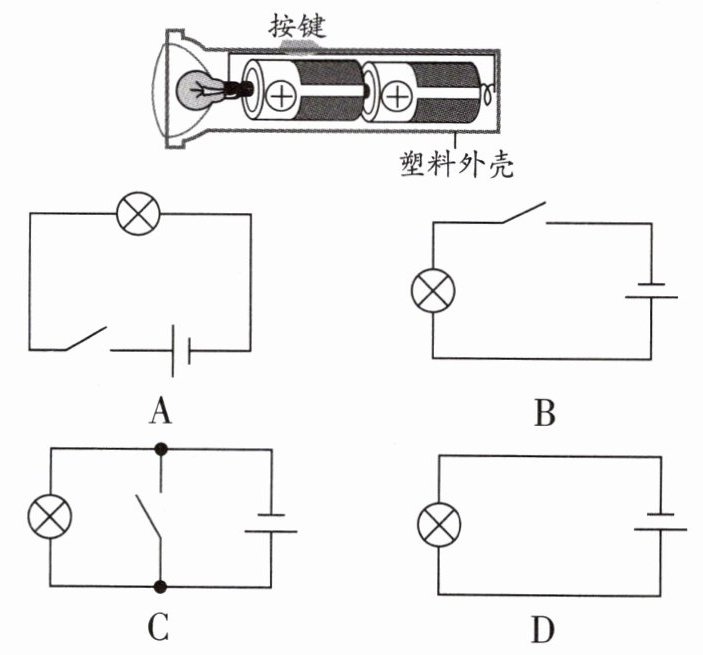

7. 手电筒的结构如图所示,按下按键时,电路接通小灯泡发光。该手电筒的电路图是(B)

答案： B
