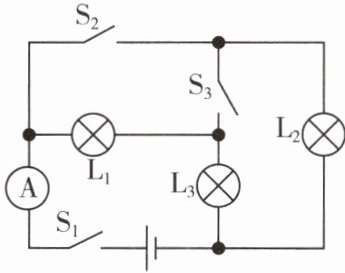

10. 如图所示的电路中，电源电压保持不变，当只闭合开关S₁时，电流表A的示数是0.25 A，求：

(1) 此时通过灯泡L₁的电流。
(2) 当开关S₁、S₂、S₃都闭合时，灯泡L₂中的电流是800 mA，电流表A的示数是1.2 A，此时灯泡L₁和L₃中的电流各是多少？

答案：
(1)只闭合开关 S₁ 时,L₁、L₃ 串联,电流表测电路中的电流,电流表的示数为 0.25 A,由串联电路电流的规律可得,通过灯泡 L₁ 的电流为 0.25 A。
(2)当开关 S₁、S₂、S₃ 都闭合时,L₁ 发生短路,故通过 L₁ 的电流为 0。
此时 L₂、L₃ 并联,电流表测干路的电流,电流表 A 的示数是 1.2 A,则:I=1.2 A
灯泡 L₂ 中的电流:I₂=800mA=0.8A
根据并联电路电流的规律,此时 L₃ 中的电流:I₃=I - I₂=1.2A - 0.8A=0.4A

11. 如图所示的电路中，若闭合开关，电压表的示数为3 V，电流表A₁的示数为0.5 A，电流表A₂的示数为0.2 A，则灯L₂两端的电压为3V，通过灯L₁的电流为0.3A；过了一会儿，其中一只灯突然熄灭，三个电表中有两个电表示数不变，则故障原因可能是L₁ 断路。

答案： 3 0.3 L₁ 断路

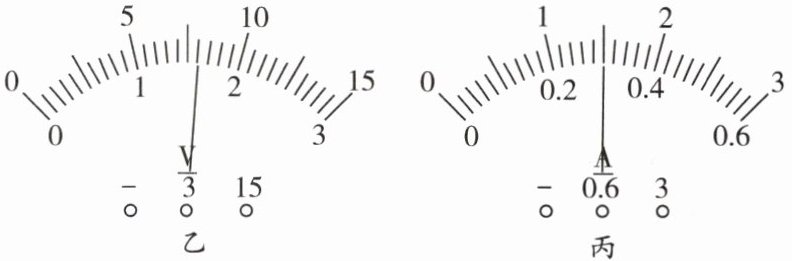

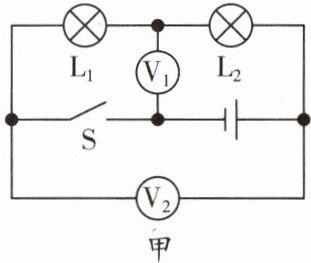

12. 如图甲所示电路中，L₁、L₂是两个不同规格的灯泡，当闭合开关S后，两个电压表指针偏转角度相同，指针位置均如图乙所示，灯泡L₁两端电压为1.6V。若将开关S断开，并将两个电压表都换成电流表，电流表指针偏转角度均如图丙所示，则此时通过灯泡L₁、L₂的电流之比为1:4。

]

答案： 1.6 1:4

13. (双选) 如图所示，小灯泡L₁、L₂规格相同，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光，则下列说法正确的是（BC）

A.甲、乙可以同时为电流表
B.甲、乙不能同时为电压表
C.L₁、L₂并联时，甲、丙两表示数之比为1:2
D.L₁、L₂串联时，甲、丙两表示数之比为1:2

答案： BC

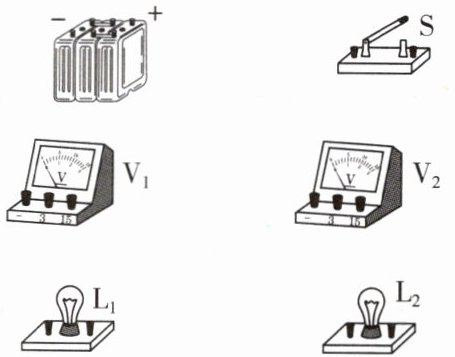

14. 将图中的器材连接起来，要求：灯泡L₁和L₂串联，用电压表V₁测L₁的电压，用电压表V₂测L₁和L₂串联后的总电压。
]

答案：

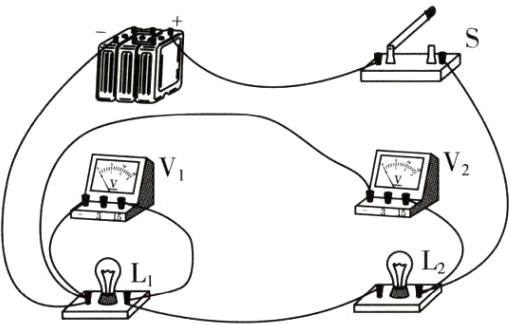

如图所示。
