《2025年同步练习河南大学出版社九年级物理全一册沪科版》

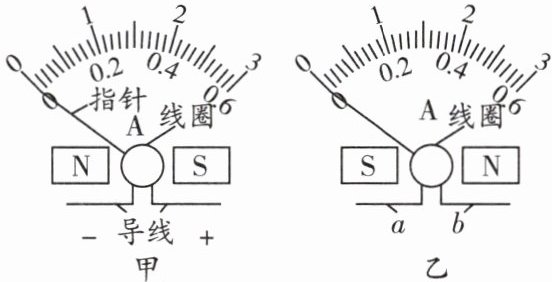

1. 如图所示为工作原理及线圈相同的两款电流表的内部结构示意图。其原理是通电导体在磁场中受到力的作用,从而使线圈带动指针偏转。如果电流从甲电流表的“+”接线柱流入,那么指针将会向正方向(向右)偏转。如果电流表的内部结构如图乙所示,则电流表的“+”接线柱是______a(选填“$a$”或“$b$”)。

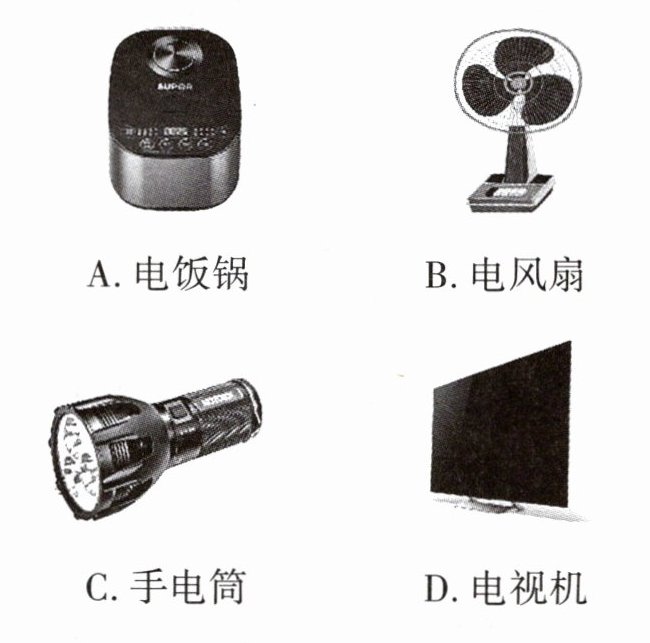

2. 如图,某兴趣小组利用干电池、铜线框和磁体制作一个“爱心”电动机,“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是(B)

A. 电饭锅
B. 电风扇
C. 手电筒
D. 电视机

答案： 1. 通电导体在磁场中受到力的作用 a 2. B

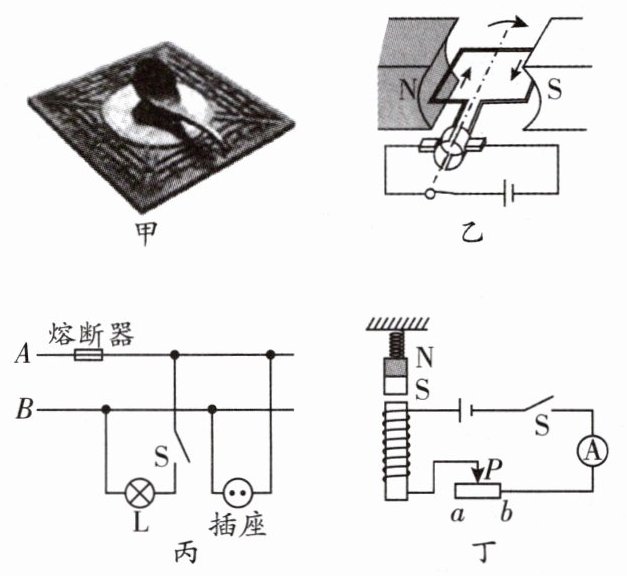

3. 下列对甲、乙、丙、丁图的分析,说法正确的是(A)

A. 如图甲,“司南”静止时能指南北,是由于地磁场对“司南”有力的作用
B. 如图乙,通电线圈在磁场中受力转动的过程中,机械能转化为电能
C. 如图丙,$A$导线为零线
D. 如图丁,将变阻器滑片$P向b$端移动,弹簧的长度将变长

答案： A

4. 小明将直流电动机模型接入电路,闭合开关后,发现电动机不工作。他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,其原因可能是(B)
A. 直流电动机的铜半环与电刷接触不良
B. 线圈刚好处于平衡位置
C. 电源电压太低
D. 线圈中的电流太小

答案： B

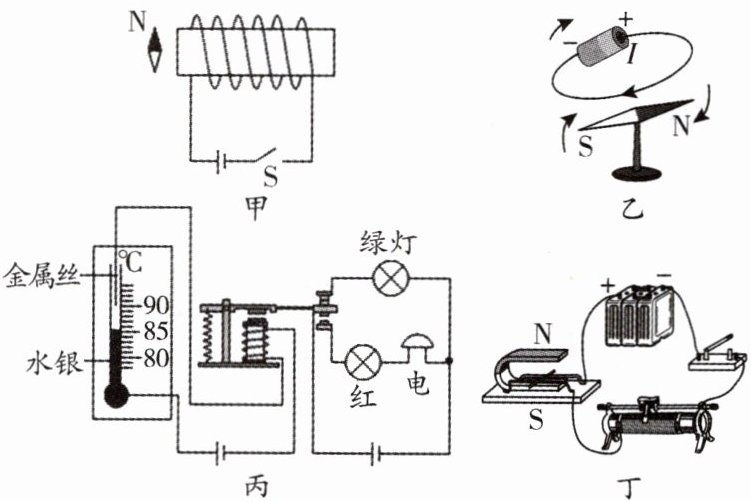

5. (双选)对甲、乙、丙、丁图,下列分析正确的是(AC)

A. 甲图中,闭合开关,小磁针$N$极向右偏转
B. 乙图是奥斯特实验装置,是电动机的工作原理
C. 丙图中温度计示数达到$90^{\circ}C$时,红灯亮同时电铃响
D. 丁图演示的是通电导体在磁场中受到力的作用,电磁铁是利用这个原理制成的

答案： AC
