6. 如图是某住宅小区的供电线路示意图,若在供电站用降压变压器将电压降为220 V($U_{1} = 220 V$),然后,用两根输电线输送到用户处,如果每1 m输电线的电阻为0.0001 Ω,该住宅小区正常用电时,输电线中电流为100 A。
(1)请通过计算说明该降压变压器若安装在供电站处有何不妥。
(2)实际用电中是怎样处理的？

答案：
(1)输电线上的电阻:$r=0.0001\Omega /m×4000m=0.4\Omega $
输电线两端的电压:$U_{线}=Ir=100A×0.4\Omega =40V$
用户所得电压:$U_{户}=U-U_{线}=220V-40V=180V＜220V$
所以用户所在位置电压变小,用电器不会正常工作。
(2)采用高压输电,在用户附近使用降压变压器降压。

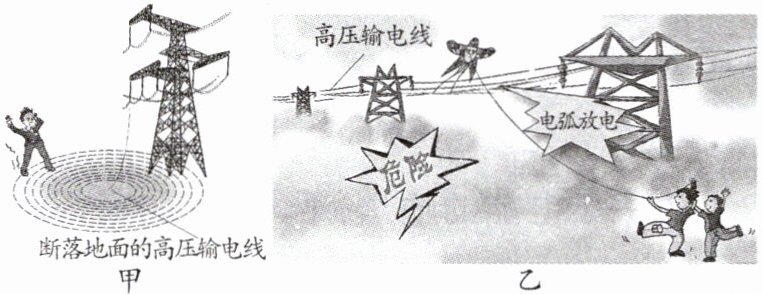

7. 如图是某同学在宣传安全用电时所画的两幅图,请你为它们配上解说词。

甲图：警惕跨步电压触电。
乙图：远离高压带电体,防止高压电弧触电。

答案： 警惕跨步电压触电 远离高压带电体,防止高压电弧触电

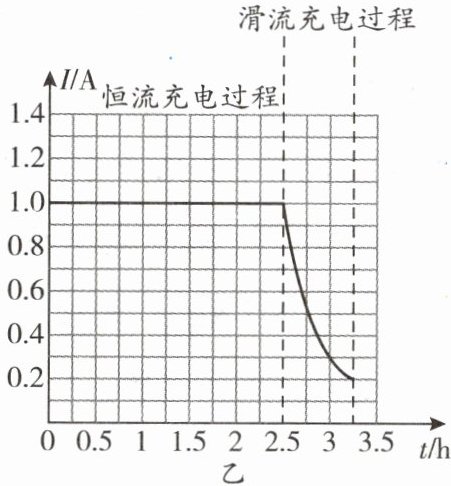

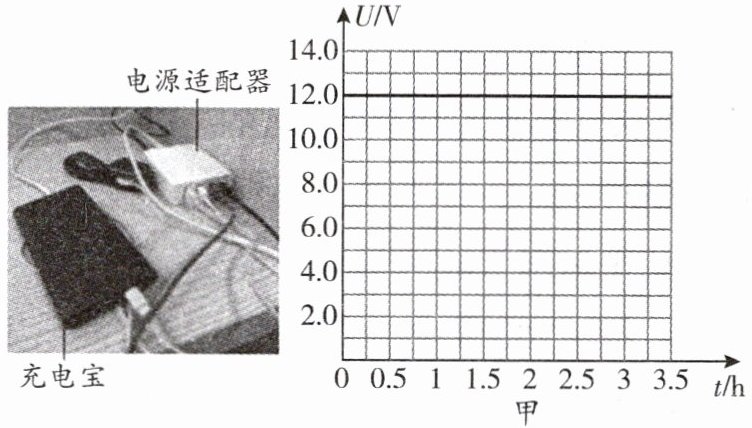

1. 如图,电源适配器通过数据线向充电宝充电的过程中,电压、电流变化图像如图甲、乙所示。

(1)在滑流充电过程中,充电的电功率如何变化？变小(选填“变大”“变小”或“不变”),依据是：在滑流充电过程中,充电电压不变,充电电流变小,所以充电的电功率变小。

(2)求出恒流充电过程中电流做的功W。
由图可知,恒流充电过程中充电宝两端电压为12 V,通过充电宝的电流为1 A,充电时间:$2.5h=2.5×3600s=9000s$。所以充电过程中电流做的功:$W=UIt=12V×1A×9000s=1.08×10^{5}J$
(3)若恒流充电过程中的效率为80%,则此过程中充电宝电池增加的化学能E为$8.64×10^{4}$J。
(4)写出E和W不相等的原因：充电过程中,充电宝发热,有部分电能转化为内能损失了,所以E和W不相等。

答案：
(1)变小 在滑流充电过程中,充电电压不变,充电电流变小,所以充电的电功率变小
(2)由图可知,恒流充电过程中充电宝两端电压为12 V,通过充电宝的电流为1 A,充电时间:$2.5h=2.5×3600s=9000s$。所以充电过程中电流做的功:$W=UIt=12V×1A×9000s=1.08×10^{5}J$
(3)$8.64×10^{4}$
(4)充电过程中,充电宝发热,有部分电能转化为内能损失了,所以E和W不相等
