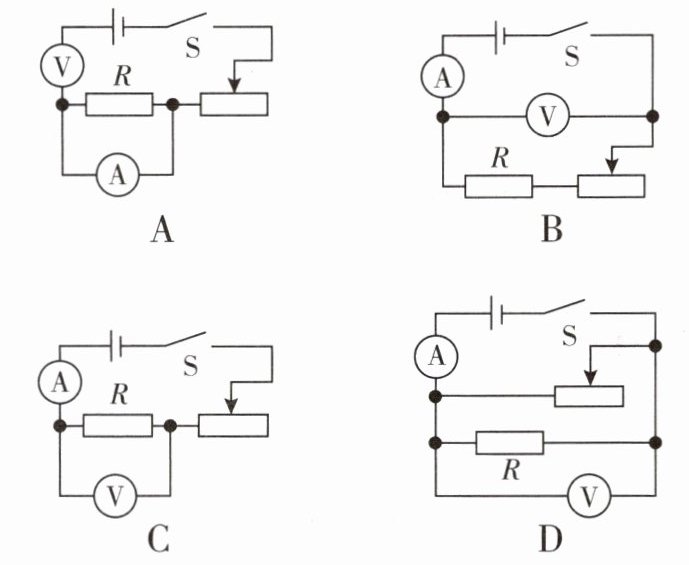

1. 如图是四位同学设计的用“伏安法”测电阻 $ R $ 的电路图,其中正确的是(C)

答案： C

2. 小英按如图甲所示的电路图连接实验电路,测量电阻 $ R_x $ 的阻值。闭合开关 $ S $,滑动变阻器滑片 $ P $ 滑动到某一位置时,电流表的示数如图乙所示,电压表的示数如图丙所示,则电压表的示数为2.5 $ V $,电流表的示数为0.5 $ A $,电阻 $ R_x $ 的阻值为5 $ \Omega $。

答案： 2.5 0.5 5

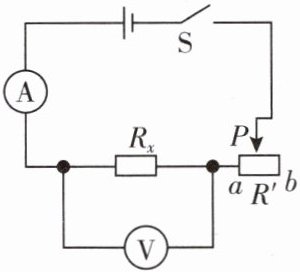

3. 小毅同学用如图所示电路测未知电阻 $ R_x $ 的阻值,闭合开关前,他应将滑动变阻器的滑片移到b端。实验时,他移动滑片,多次测量求 $ R_x $ 的平均值是为了减小误差。

答案： b 减小误差

4. 如图甲所示是用“伏安法”测量电阻实验的实物图。

(1)闭合开关前滑动变阻器滑片的位置如图甲所示,这是不合理(选填“合理”或“不合理”)的。
(2)闭合开关后,发现电流表指针向左偏转(如图乙所示),产生故障的原因可能是电流表正、负接线柱接反了。排除故障后,调节滑动变阻器滑片的位置,当电压表的示数为 $ 2.4 V $ 时,电流表的示数(如图丙所示)为0.24 $ A $,则被测电阻的阻值为10 $ \Omega $。
(3)小明测得一次结果后,准备整理实验器材结束实验,你认为他的实验真的结束了吗？你会给他提什么建议呢？
① 写出你的建议：调节滑动变阻器的滑片,改变电压表示数进行多次测量。
② 你提出这个建议的目的是多次实验求平均值减小误差。

答案：
(1)不合理
(2)电流表正、负接线柱接反了 0.24 10
(3)①调节滑动变阻器的滑片,改变电压表示数进行多次测量 ②多次实验求平均值减小误差
