《2025年同步练习河南大学出版社九年级物理全一册沪科版》

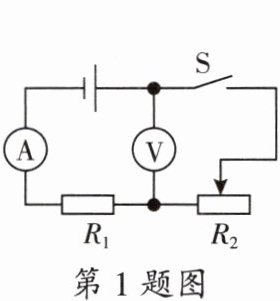

1. 在如图所示的电路中,电源电压保持不变,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器。闭合开关$S$,当滑动变阻器的滑片向右移动时,电流表的示数变小,电压表的示数变大。(均选填“变大”“变小”或“不变”)

答案： 变小 变大

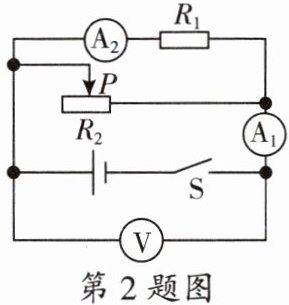

2. 如图所示,电源电压恒定,闭合开关$S$后,将滑动变阻器的滑片$P$由中点向左端滑动的过程中,下列说法中正确的是(B)

A.电流表$A_{1}$的示数变大
B.电流表$A_{2}$的示数不变
C.电压表$V$的示数变大
D.电压表$V的示数和电流表A_{2}$的示数的比值变大

答案： B

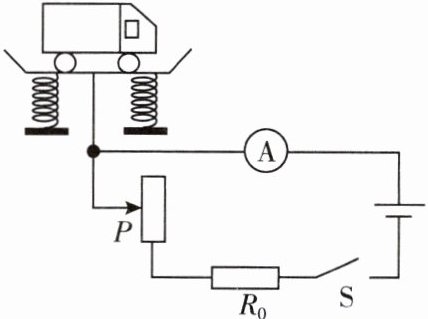

3. 如图是测量货车质量的地磅示意图,货车的质量可以通过电流表的示数转换测出,$R_{0}$为定值电阻。下列说法正确的是(D)

A.地磅的量程与$R_{0}$大小无关
B.货车的质量变大时,电流表的示数变小
C.将电流表换成电压表也能测量货车的质量
D.仅增大$R_{0}$,称量同一货车质量时,电流表示数变小

答案： D

4. (双选)如图为某款电加热器的简化电路图,$R_{1}$、$R_{2}$、$R_{3}$为定值电阻,$a$、$b$、$c$、$d$为金属触点,$S$为旋钮开关,转动旋钮可以将相邻两个触点连通。则开关(AD)

A.连接$a$、$b$时,$R_{1}和R_{2}$串联
B.连接$c$、$d$时,$R_{1}和R_{3}$串联
C.从连接$a$、$b旋转至c$、$d$时,通过$R_{1}$的电流变小
D.从连接$a$、$b旋转至c$、$d$时,通过$R_{1}$的电流变大

答案： AD

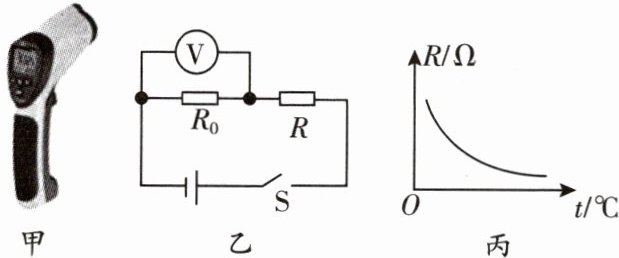

5. 测体温时,通常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图,$R_{0}$是定值电阻,$R$是红外线热敏电阻。$R$的阻值随人体温度变化的图像如图丙所示。闭合开关$S$后,下列对该电路的分析错误的是(D)
A. $R$的阻值随着温度升高而变小
B. 随着温度的升高,电路中的电流逐渐变大
C. 测量人的体温时,电压表示数越大,说明人的体温越高
D. 随着温度降低,$R$两端的电压变小

答案： D
