《2025年同步练习河南大学出版社九年级物理全一册沪科版》

5. 用“伏安法”测量小灯泡电阻的实验注意事项：
(1)连接电路时应将开关处于断开状态,将滑动变阻器的阻值调到最大。
(2)连好电路后要通过试触的方法选择电压表和电流表的量程。
(3)滑动变阻器的作用是改变电阻两端的电压和通过电阻的电流,保护电路。

答案：
(1)断开
(2)试触
(3)电流

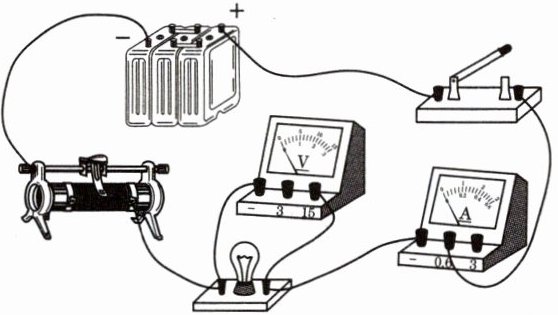

6. 如图是“测量小灯泡电阻”的实验电路,电路连接正确后闭合开关,发现小灯泡不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是(D)

A.灯泡断路
B.滑动变阻器短路
C.灯丝电阻值过大
D.滑动变阻器连入电路阻值过大

答案： D

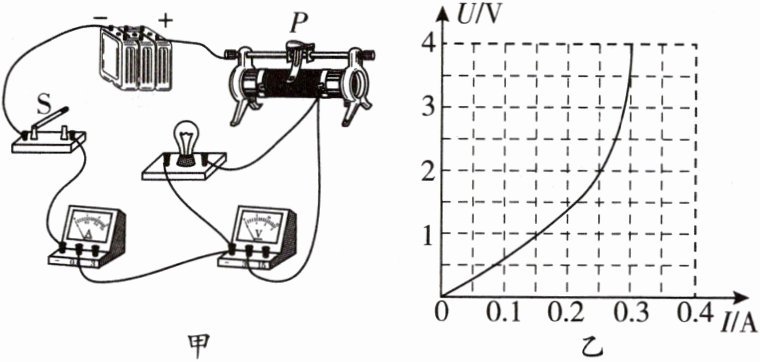

7. 用如图甲所示的电路测量小灯泡的电阻,闭合开关,发现小灯泡不亮,电压表示数为电源电压,原因可能是小灯泡断路。解决问题后,测得小灯泡的伏安特性曲线如图乙所示。由图可知,随着电压增大,小灯泡的电阻增大(选填“增大”“减小”或“不变”),这是因为小灯泡的电阻受温度的影响。

答案： 小灯泡断路 增大 小灯泡的电阻受温度的影响

8. 在“测量小灯泡电阻”的实验中,已知小灯泡的额定电压为 $ 2.5 V $,正常工作时阻值大约为 $ 8 \Omega $。

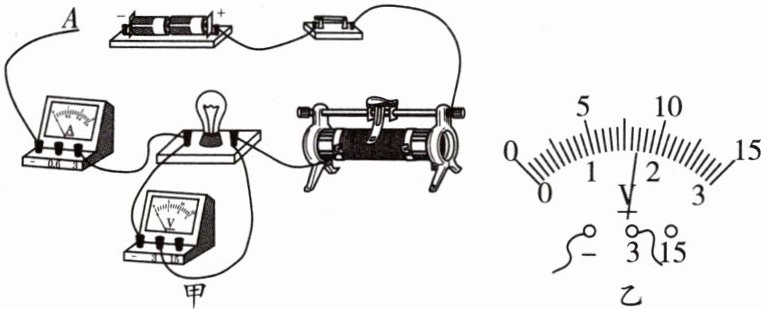

(1)如图甲所示,小涛同学即将连好最后一根导线 $ A $,他的同桌制止了他,说小涛连接的电路有两处错误,分别是：连接电路时没有断开开关、电流表量程接错了。小涛根据同桌的意见进行了改正。
(2)实验过程中某一时刻,电压表指针位置如图乙所示,电压表示数为1.7 $ V $。

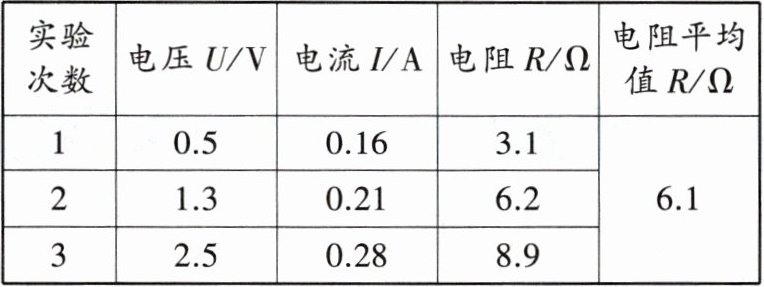

(3)小涛将数据记录在下表,数据都正确,请你指出他设计的表格中的错误：电阻平均值一项是多余的。
| 实验次数 | 电压 $ U/V $ | 电流 $ I/A $ | 电阻 $ R/\Omega $ | 电阻平均值 $ R/\Omega $ |
| :---: | :---: | :---: | :---: | :---: |
| 1 | $ 0.5 $ | $ 0.16 $ | $ 3.1 $ | $ 6.1 $ |
| 2 | $ 1.3 $ | $ 0.21 $ | $ 6.2 $ | |
| 3 | $ 2.5 $ | $ 0.28 $ | $ 8.9 $ | |

答案：
(1)连接电路时没有断开开关 电流表量程接错了
(2)1.7
(3)电阻平均值一项是多余的

9. 将一只标有“$ 30 \Omega \ 0.3 A $”的定值电阻和一只标有“$ 20 \Omega \ 0.6 A $”的定值电阻串联接入电路中,在保证所有电路元件安全的前提下,电路中最大电流为0.3$ A $,此时电源电压为15$ V $。

答案： 0.3 15
