《2025年同步练习河南大学出版社九年级物理全一册沪科版》

3. 关于电流与电压之间的关系,下列说法中正确的是 (B)
A.电路两端有电压时,导体中必定有电流
B.电路中有电流时,电路两端一定有电压
C.导体中没有电流,电路两端就一定没有电压
D.导体中先有电荷的定向移动,然后在导体两端就产生了电压

答案： B

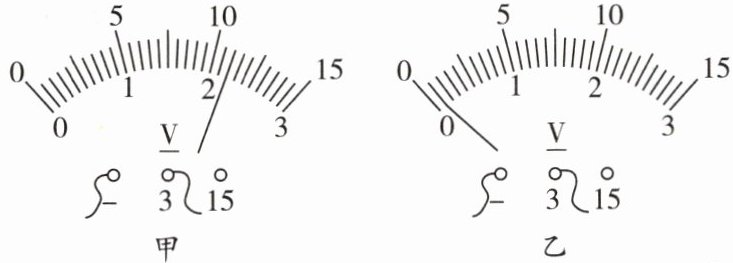

4. 如图所示,图甲中电压表的分度值为0.1$V$,读数为2.2$V$；若使用前出现如图乙所示的情况,则原因是电压表没有调零。

答案： 0.1 2.2 电压表没有调零

5. 用电压表测量灯泡两端的电压时,若选用$0 \sim 3V$量程,测得的电压值为$1.2V$；若选用$0 \sim 15V$量程,测得的电压值为$1V$,那么该灯泡两端的电压应记为1.2$V$。

答案： 1.2

6. 关于电压表的使用,下列说法中正确的是 (C)
A.不允许电压表与电源直接相连
B.选择电压表的量程时要先试触小量程
C.使用电压表前,要观察指针是否指在零刻度线处
D.用电压表测电压时,电压表必须与被测用电器串联

答案： C

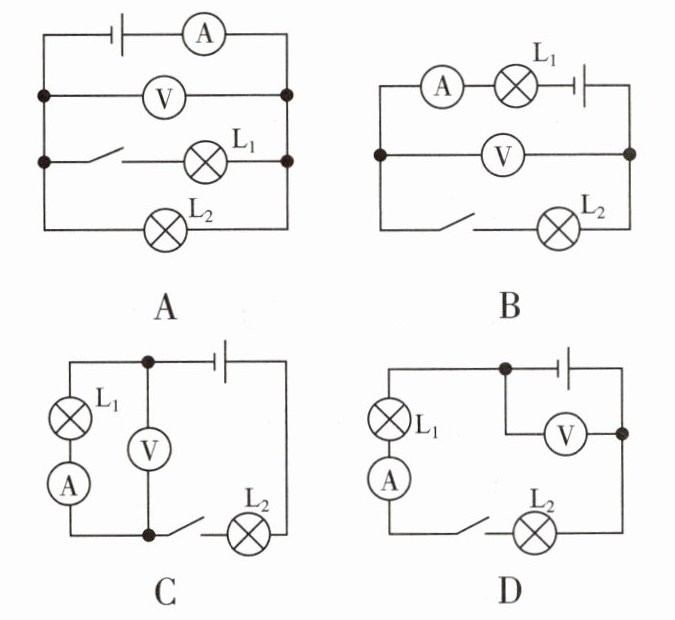

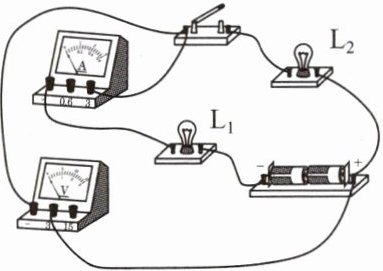

7. 下列选项中与实物电路对应的电路图是 (B)

答案： B

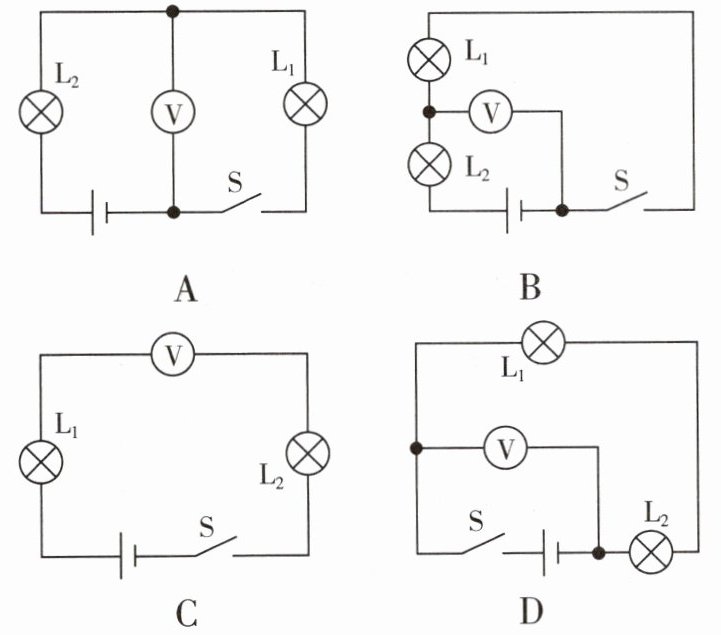

8. (双选)如图所示,闭合开关$S$后,能测出灯$L_{1}$两端电压的电路图是 (AB)

答案： AB
