《2025年同步练习河南大学出版社九年级物理全一册沪科版》

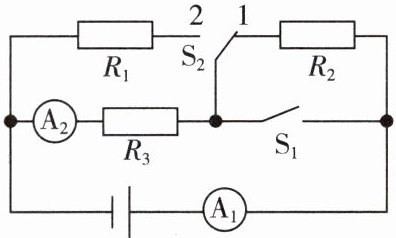

2. (2024·江西)如图所示,三个电阻$R_{1}$、$R_{2}$、$R_{3}$的阻值均相同,开关$S_{1}$断开、开关$S_{2}$掷到1,电流表$A_{1}与电流表A_{2}$的示数之比为______1:1；当开关$S_{1}$闭合、开关$S_{2}掷到2$时,电流表$A_{1}与电流表A_{2}$的示数之比为______2:1。

答案： $1:1$ $2:1$

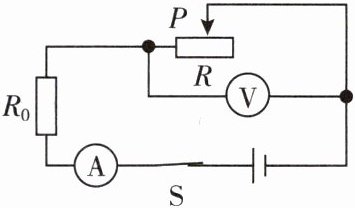

3. (2024·江西)(双选)如图所示,电源电压保持不变,开关$S$闭合,将滑片$P$向右移动,关于电流表和电压表示数变化情况,以下说法正确的是(AD)

A.电流表示数变小
B.电流表示数变大
C.电压表示数变小
D.电压表示数变大

答案： AD

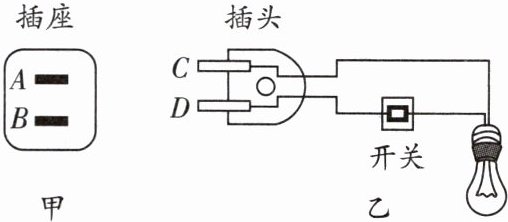

4. (2025·天津)图甲是小明房间的一个插座,用测电笔测试$A$孔时氖管发光。他想把图乙中插头插入插座中,下列说法正确的是(B)
A. $A$孔与零线相连
B. $D脚插入A$孔更安全
C. $D脚插入B$孔更安全
D. $D脚插入A孔和B$孔同样安全

答案： B

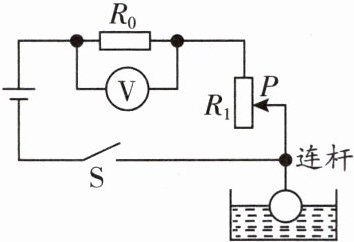

5. (2025·山西改编)在创新实践活动中,小明和小亮为学校小花园的储水箱设计了一个水位监测装置,内部简化电路图如图所示。电源电压一定,$R_{0}$为定值电阻,$R_{1}$为滑动变阻器,水位计由电压表改装而成。闭合开关$S$,水箱中水位上升时,金属连杆带动滑片$P$向上移动,下列分析正确的是(D)

A.$R_{1}$接入电路的电阻变大
B.通过$R_{0}$的电流变小
C.电压表的示数变小
D.$R_{1}$两端的电压变小

答案： D

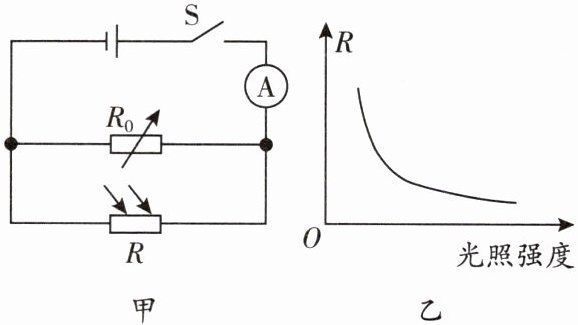

6. (2025·福建)光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路,电源电压不变,$R_{0}$为阻值可调的电阻箱,$R$为光敏电阻,其阻值随光照强度变化关系如图乙。当电流表示数大于某一值$I_{0}$时触发报警,$I_{0}$时的光照强度为警戒光照强度。闭合开关$S$,下列说法正确的是(B)
A. $R$的阻值随光照强度增大而增大
B. 增大$R_{0}$阻值可增大警戒光照强度
C. $R_{0}$一定时,光照强度越大,通过$R_{0}$的电流越大
D. $R_{0}$一定时,光照强度越大,电流表示数越小

答案： B
