12. (2024·苏州) 探究串联电路中电流的特点：

(1) 猜想：由于用电器耗电，电流流过用电器会减小。

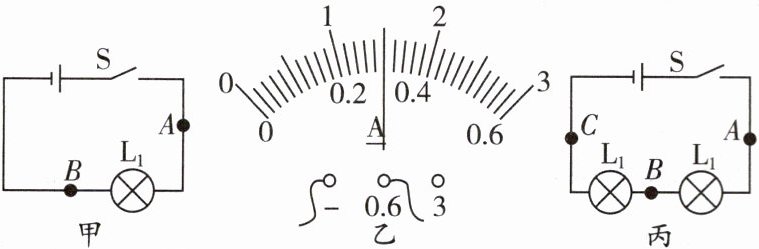

(2) 按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发现电压表有示数，说明有可能存在断路故障。
(3) 排除故障后，用电流表测出A点电流，示数如图乙所示，则I_A=0.3A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论。由此判断猜想是错误的。
(4) 为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出I_A=I_B=I_C；小华认为不需要再测量，在(3)结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程：因为 Iₐ=Iᵦ,Iᵦ=Ic,所以 Iₐ=Iᵦ=Ic。

答案：
(2)断路
(3)0.3 错误
(4)因为 Iₐ=Iᵦ,Iᵦ=Ic,所以 Iₐ=Iᵦ=Ic
