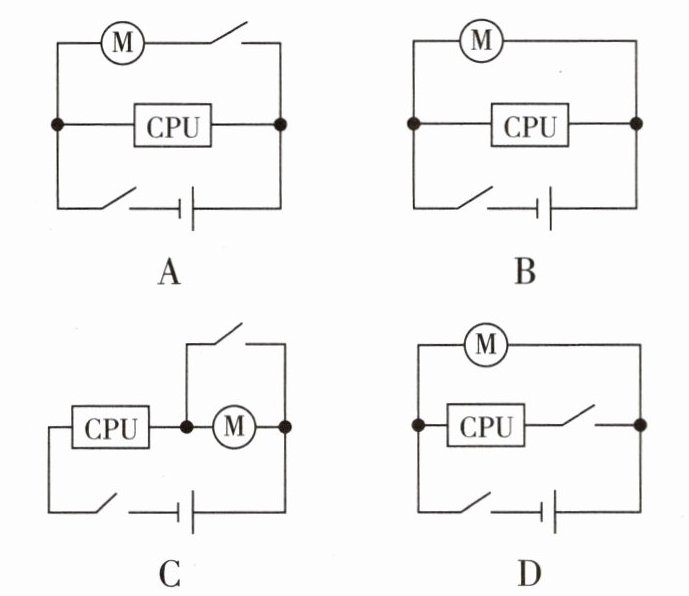

6. 电脑正常工作时,中央处理器(即 CPU)不断发热,必须用风扇给其降温。为了保证中央处理器不被烧坏,带动风扇的电动机要先启动；中央处理器断电后,电风扇仍然工作散热,符合上述要求的电路设计是图中的(D)

答案： D

7. 某玩具工程车,内部主要由电动机和警示灯组成。装上电池后,先闭合底部的开关 $ S_1 $,警示灯会发光；再闭合开关 $ S_2 $,工程车才能跑起来；只闭合开关 $ S_2 $,工程车不能跑起来。请你在虚线框内画出符合要求的电路图。

答案：
如图所示。
　　　

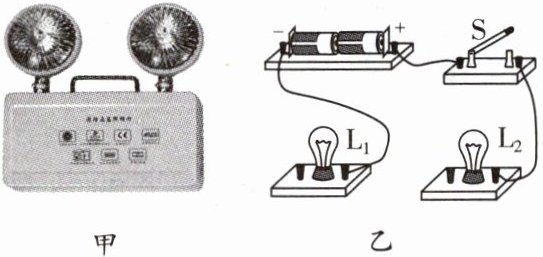

8. 图甲是一款学校常用的应急照明灯,当外部电路停电时两个应急灯都发光。两个应急灯都发光时,小宁看到工人师傅将学校应急灯中的任意一个灯泡拧下,而另一个灯泡仍然发光。根据以上现象,小宁画出了这款应急照明灯的部分电路如图乙所示,请你用笔画线代替导线把图乙的实物图连接完整。

答案：
如图所示。
　　　

9. 感应发光冰块由食品级 PS 材料及电子元件组成,采用先进的触水式开关,具有入水即亮的特性(液体感应)。感应发光冰块内部电子元件有：液体感应器、纽扣电池和 LED 灯泡。感应发光冰块的使用方法是将发光冰块放入清洁干净的水中,它将自动发亮。
(1)液体感应器是先进的触水式______(选填“电源”“用电器”“开关”或“导线”)。
(2)LED 灯泡发光时,将电能主要转化为______能。
(3)根据文中的信息,在虚线框中画出感应发光冰块内部的电路图。
(4)用布擦干后的感应发光冰块内部的电路处于______(选填“通路”或“开路”)状态。

答案：

(1)开关
(2)光
(3)如图所示。
　　　
(4)开路
