《2025年同步练习河南大学出版社九年级物理全一册沪科版》

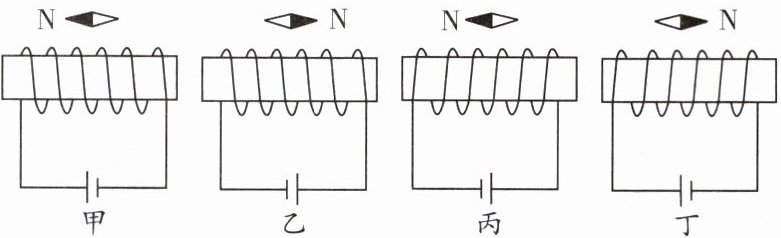

4. (2024·江西)如图所示,通电螺线管旁的小磁针分别静止在图示位置。请科学推断,最终决定通电螺线管极性的是(D)

A.电源正、负极的接法
B.螺线管导线的环绕方向
C.小磁针静止时 N 极的指向
D.螺线管中电流的方向

答案： D

5. (2024·山西)海鲜保存常要求温度低于-18 ℃,小明为海鲜市场的冷库设计了温度自动报警器,其原理如图甲所示。控制电路和工作电路的电源电压均为 3 V 保持不变,电磁铁线圈电阻忽略不计,乙图为热敏电阻 R 的阻值随温度变化的图像。冷库温度等于或高于-18 ℃时,工作电路报警。下列说法正确的是(C)
A.冷库温度升高时,热敏电阻 R 的阻值变大
B.工作电路报警时,衔铁被吸下,灯亮铃不响
C.冷库温度为-18 ℃时,控制电路中电流为 0.03 A
D.冷库温度降低时,控制电路的电功率变大

答案： C

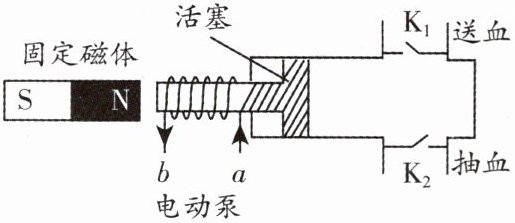

6. (2024·淄博)心肺机用“电动泵”替代心脏,推动血液循环。“电动泵”的工作原理如图所示,将线圈 ab 固定在活塞一端,利用其与固定磁体间的相互作用带动活塞运动,从而使血液定向流动。阀门$ K_1、$$K_2$都只能单向开启。当线圈中的电流从 a 流向 b 时(C)

A.线圈周围有磁场和磁感线
B.线圈左端是 N 极
C.活塞将向左运动
D.此时“电动泵”处于送血状态

答案： C

7. (2024·海南)如图是通电螺线管磁场特点的实验装置。下列操作能改变螺线管两端磁极的是(B)

A.移动滑动变阻器滑片
B.对调电源正、负极
C.改变螺线管线圈匝数
D.在螺线管中加铁芯

答案： B

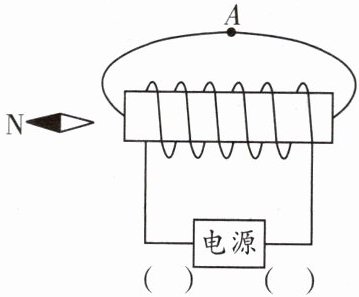

8. (2025·扬州)如图,根据小磁针静止时 N 极的指向,标出 A 处的磁感线方向和电源正、负极。

答案：
如图所示。
