13. 在“伏安法测电功率”的实验中,滑动变阻器不能起到的作用是(A)
A.改变被测灯泡的额定功率
B.改变被测灯泡两端的电压
C.改变电路中的电流
D.保护电路

答案： A

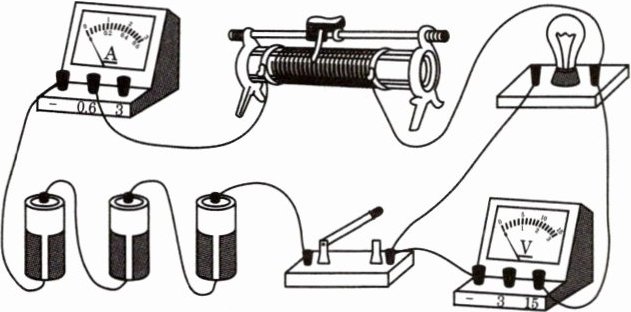

14. 在做“测量小灯泡的额定功率”的实验中,电源是 3 节新干电池,小灯泡的额定电压为 3.8 V,灯丝电阻为 6 Ω,下图是小林连好的电路。

请你指出图中存在的三处错误：
①电压表的接线柱接反了。
②电流表量程过小。
③滑动变阻器都接了下面的接线柱。

答案： ①电压表的接线柱接反了　②电流表量程过小　③滑动变阻器都接了下面的接线柱

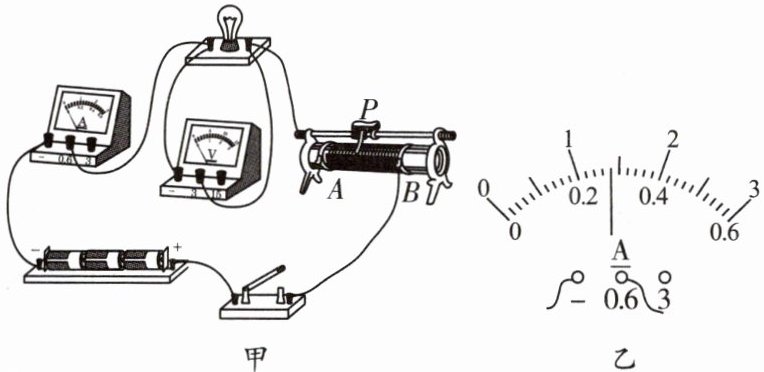

15. 某物理实验小组在“测量小灯泡电功率”的实验中,选用器材连接了如图甲所示的电路,其中电源电压恒为 4.5 V,小灯泡的额定电压为 2.5 V,电流表的量程为 0~0.6 A,电压表的量程为 0~3 V。

(1)所有元件均完好,正确连接电路,将滑动变阻器的阻值调到最大,闭合开关,发现电流表和电压表均有示数,小灯泡不发光,原因是：滑动变阻器连入电路中的阻值太大,小灯泡的实际功率很小。
(2)三次实验记录如下表所示。在完成第 1 次实验后,要测量小灯泡的额定功率,则需将滑动变阻器的滑片向B(选填“A”或“B”)端移动,直到电压表示数为 2.5 V,此时电流表的示数如图乙所示,则小灯泡的额定功率为0.7W。

(3)分析实验信息,可得出小灯泡的亮度与实际功率的关系：小灯泡的实际功率越大,亮度越亮。
(4)实验结束后,有同学向老师提出可以继续用这些实验仪器来探究“电流与电压的关系”。老师指出这样操作是不可行(选填“可行”或“不可行”)的,原因是灯丝的电阻随温度的升高而增大。

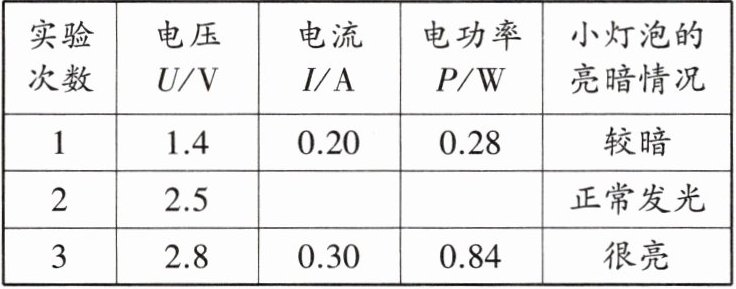

|实验次数|电压$U/V$|电流$I/A$|电功率$P/W$|小灯泡的亮暗情况|
|1|1.4|0.20|0.28|较暗|
|2|2.5|||正常发光|
|3|2.8|0.30|0.84|很亮|

答案：
(1)滑动变阻器连入电路中的阻值太大,小灯泡的实际功率很小　
(2)B　0.7　
(3)小灯泡的实际功率越大,亮度越亮　
(4)不可行　灯丝的电阻随温度的升高而增大
