《2025年同步练习河南大学出版社九年级物理全一册沪科版》

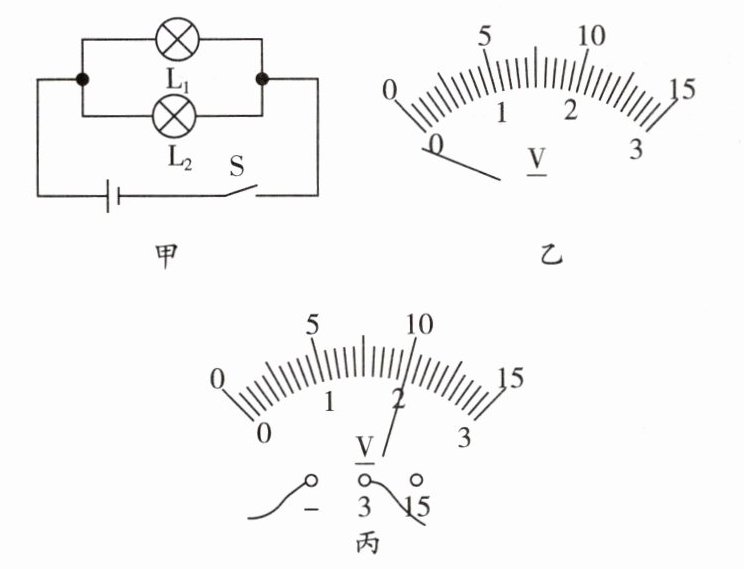

5. 探究并联电路电压的规律,实验电路如图甲所示。

(1)实验前发现电压表指针如图乙所示,接下来应该进行的操作是对电压表进行调零。
(2)正确测量灯泡 $ L_2 $ 两端电压,电压表指针如图丙所示,其示数为2 $ V $。

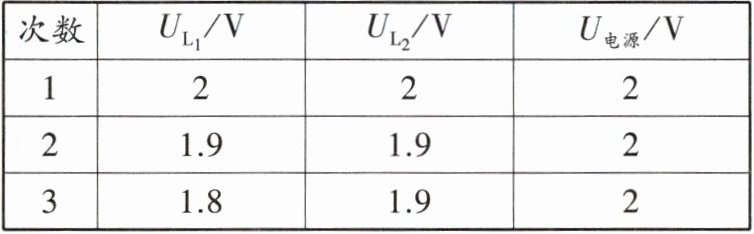

(3)实验需要换成规格不同(选填“相同”或“不同”)的小灯泡分别测量各个小灯泡两端电压和电源电压,将数据记录在下表中。
| 次数 | $ U_{L_1}/V $ | $ U_{L_2}/V $ | $ U_{电源}/V $ |
| :---: | :---: | :---: | :---: |
| 1 | 2 | 2 | 2 |
| 2 | 1.9 | 1.9 | 2 |
| 3 | 1.8 | 1.9 | 2 |

(4)在实验误差范围内,可以得出结论：在并联电路中各支路电压相等,且都等于电源电压。
(5)在处理数据时发现,第 2 次和第 3 次实验数据与结论不完全相符合,应该进行的处理方法是(B)。
A. 将这两次实验数据进行修改,达到完美符合实验结论
B. 只要实验过程没有错误,就要尊重事实,保留原来的数据

答案：
(1)对电压表进行调零　
(2)2　
(3)不同　
(4)相等　
(5)B

6. 如图所示,如果电源由两节新干电池串联组成(已知每节干电池电压为 $ 1.5 \, V $),闭合开关后,电压表的示数是 $ 0.8 \, V $。求：

(1)电源电压。
(2)灯 $ L_1 $ 两端的电压。
(3)灯 $ L_2 $ 两端的电压。

答案：
(1)电源由2节新干电池组成,则电源电压为:U = 1.5V + 1.5V = 3V
(2)电压表测量灯泡L₁两端的电压,所以灯泡L₁两端电压为:U₁ = 0.8V
(3)因为灯泡L₁和L₂串联,串联电路两端电压等于各部分电压之和,所以灯泡L₂两端电压为:U₂ = U - U₁ = 3V - 0.8V = 2.2V
