《2025年同步练习河南大学出版社九年级物理全一册沪科版》

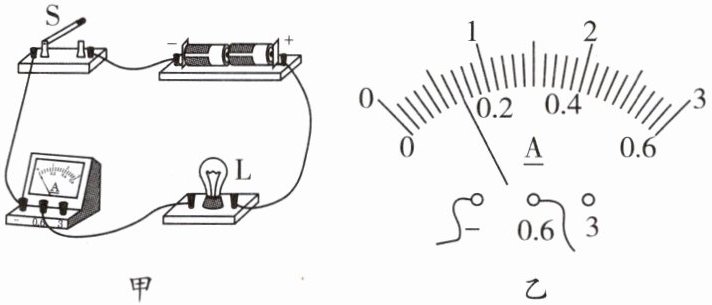

3. 如图甲所示,小华使用电流表来测通过小灯泡的电流。

(1)电路连接完成后,要对电路进行检查后再闭合开关,请你提出其中一项需要检查的内容：电流表正负接线柱是否连接正确。闭合开关,电流表的示数如图乙所示,测得的电流为0.14A。
(2)小华思考,如果电流表接在电源与小灯泡之间,电流表的示数是多少呢？于是,他先断开开关,然后把电流表接在电源与小灯泡之间,检查无误后,闭合开关,发现电流表示数与图乙所示相同,说明流入小灯泡的电流与流出小灯泡的电流大小相等。若将电流表接在电源与开关之间,请你判断,闭合开关后,电流表的示数为0.14A。

答案：
(1)电流表正负接线柱是否连接正确　0.14
(2)断开开关　相等　0.14

1. 电荷要在电路中定向移动,电路两端就要有电压。电压用字母U表示,其国际单位是伏特,简称伏,符号是V。电压的单位还有千伏(kV)、毫伏(mV)。电源的作用就是给用电器两端提供电压。

答案： 电压 U 伏特 伏 V 千伏(kV) 毫伏(mV) 电压

2. 千伏、伏、毫伏之间的换算关系是：
$1kV= $1000$V$ $1V= $______1000$mV$

答案： 1000 1000

3. 我们通常用电压表来测量电压的大小,它在电路图中的符号是Ⓥ。

答案： 电压表 Ⓥ

4. 电压表要与被测用电器并联,让电流从正接线柱流入,从负接线柱流出,还要注意所测的电压不能超过它的量程。将电压表直接与电源相连,电压表显示的就是电源电压。

答案： 并联 正 负 量程 电源

1. 我国家庭电路电压为220V；人体的安全电压为不超过36V。

答案： 220V 不超过36V

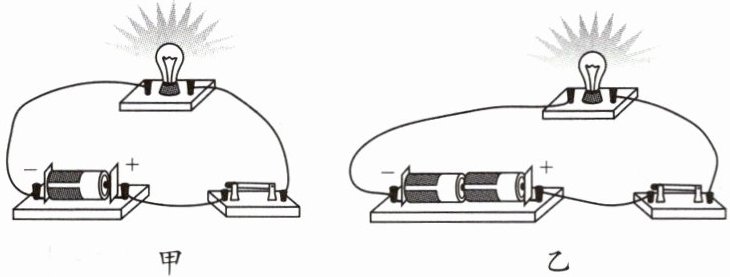

2. 小明用如图所示的装置进行实验。如图甲所示,闭合开关发现小灯泡亮度比较暗；如图乙所示,保持其他器材不变,把电池增加至两节,闭合开关发现小灯泡的亮度变亮。小明探究的问题是：小灯泡亮度与电源电压是否有关。

答案： 小灯泡亮度与电源电压是否有关
