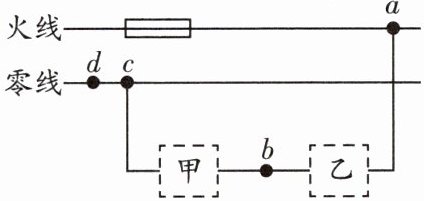

19. 如图所示的家庭电路,两虚线框中连入了电灯和开关,则虚线框乙中为开关；闭合开关后,发现电灯不亮,使用测电笔测试$a$、$b$、$c$三点时测电笔的氖管均发光,检测$d$点时测电笔的氖管不发光,则该电路的故障为cd之间断路。

答案： 乙 cd之间断路

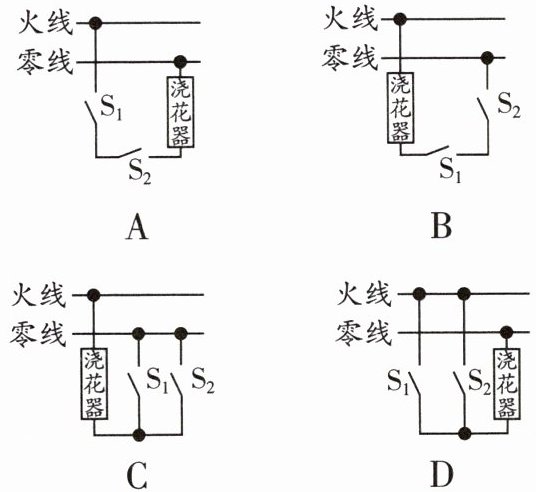

20. 小明设计了一种晚上自动给花草浇水的电路。光控开关$S_{1}$在天黑时闭合,湿敏开关$S_{2}$在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作,对花草进行浇水。下列电路既满足上述条件,又符合安全用电原则的是(A)

答案： A

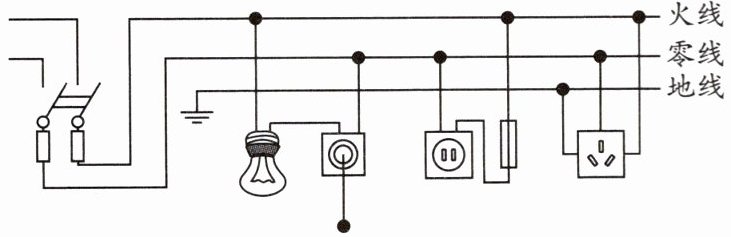

21. (双选)如图所示的家庭电路中,有两个元件连接错误,它们是(BC)

A.闸刀开关
B.带开关的灯泡
C.三孔插座
D.带保险丝的双孔插座

答案： BC

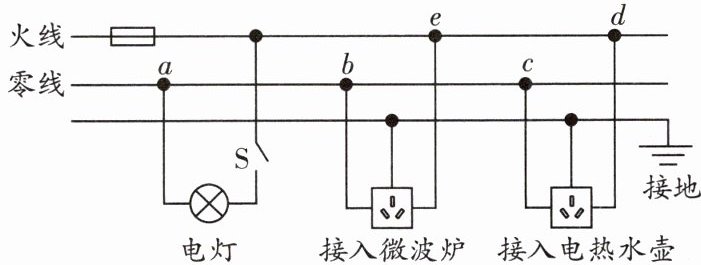

22. 小强同学放学回家后,打开电灯,接入电热水壶,两者均正常工作,接着启动微波炉加热食品时,发现微波炉不工作,电热水壶突然停止工作,但是电灯仍然正常发光,他家的电路如图所示。他对故障作了下列四种判断,其中正确的是(A)

A.零线上$ab$间断路
B.零线上$bc$间断路
C.微波炉所在支路$be$间短路
D.电热水壶所在支路$cd$间短路

答案： A

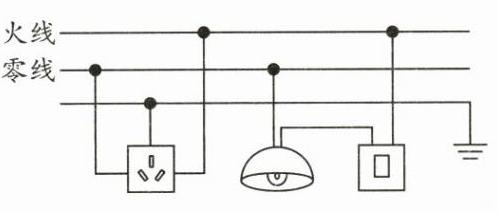

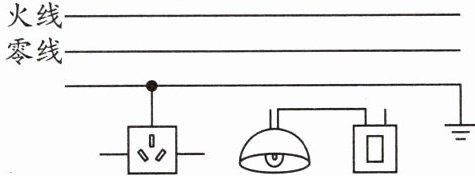

23. 如图所示,请用笔画线代替导线,将图中的插座、电灯和开关正确接入家庭电路中。

答案：
如图所示。

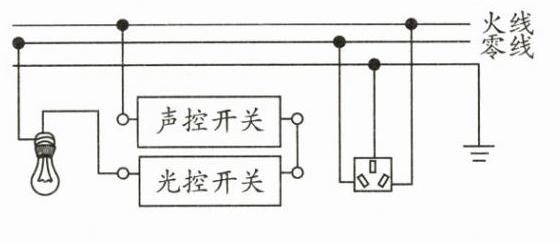

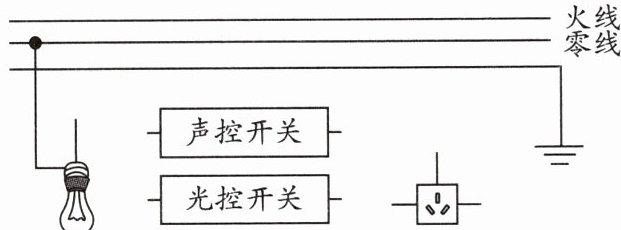

24. 有一种自动控制的楼道灯,只有光线暗且有声音时,电路接通,灯亮；光线亮时,不论发出多大声音,灯也不亮；楼道中还有一个三孔插座,且与楼道灯互不影响。请用笔画线代替导线在图中完成电路。

答案：
如图所示。

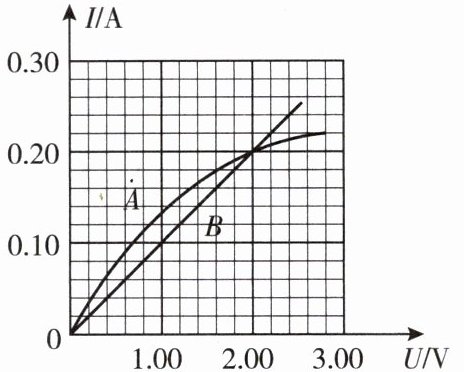

1. (2025·安徽)在“用电流表和电压表测量电阻”的实验中,得到导体$A和导体B的I-U$图像如图所示。则当导体$A两端的电压为1.00V$时,它的阻值小于(选填“小于”“等于”或“大于”)导体$B$的阻值。

答案： 小于
