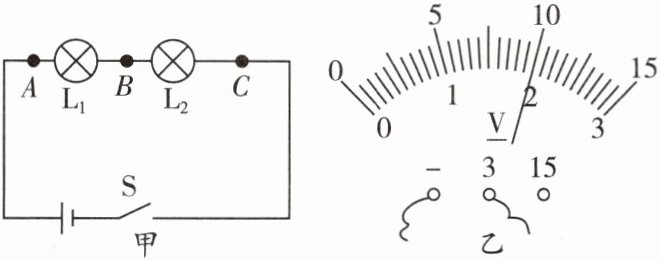

15. 小明用如图甲所示的电路探究串联电路的电压特点。

(1) 在连接电路时，开关S必须断开。
(2) 小明在连接电路过程中，发现电压表指针指向零刻度线右侧，这是因为电压表使用前未调零。
(3) 改正错误测出灯L₁两端的电压后，准备测量L₂两端电压时，小明直接将电压表与A点相连的导线改接到C点；小明的办法是错误（选填“正确”或“错误”）的，原因是会导致电压表正负接线柱接反。
(4) 做完一组实验之后，小明为了得到普遍性的结论，应该换用不同规格的灯泡多次实验。
(5) 经过多次实验，将得到的数据记录在下表中。第2组实验测量U_BC的示数如图乙所示，读数为2V。
| 实验次数 | U_AB/V | U_BC/V | U_AC/V |
| --- | --- | --- | --- |
| 1 | 0.8 | 2.2 | 3.0 |
| 2 | 1.0 | | 3.0 |
| 3 | 1.2 | 1.8 | 3.0 |
(6) 小红也做了同样的实验，她测得U_AB=3 V，U_BC=0，U_AC=3 V，若故障出在灯泡上，则有可能是L₁ 开路或L₂ 短路。

答案：
(1)断开
(2)电压表使用前未调零
(3)错误 会导致电压表正负接线柱接反
(4)换用不同规格的灯泡多次实验
(5)2
(6)L₁ 开路 L₂ 短路

1. (2024·重庆) 用相同织物分别摩擦两个相同的气球，用其中一个气球靠近碎纸屑，发现碎纸屑被吸引起来，如图所示，说明摩擦可以使气球带上电荷；然后将两个气球靠近，发现它们会相互排斥。
]

答案： 电荷 排斥

2. (2024·内江) 我国家用电冰箱正常工作时的电压为220V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是并联（选填“串联”或“并联”）。

答案： 220 并联

3. (2024·福建) 如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中（D）

A.摩擦创造了电荷
B.布和吸管带上同种电荷
C.吸管和小星星带上同种电荷
D.吸管带电后能吸引轻小物体

答案： D

4. (2025·河南) 用干燥的毛皮分别摩擦两个由橡胶制成的气球，使两个气球均带电。将两气球靠近时，下图中能正确反映两气球所带电荷的种类和相互作用情况的是（B）
]

答案： B
