《2025年同步练习河南大学出版社九年级物理全一册沪科版》

1. 家庭电路连接户外的供电电路的电线(进户线)通常有两根,一根是火线,一根是零线。两根线之间的电压为220V,零线进户前已经与大地相连。

答案： 火线　零线　220V　零线

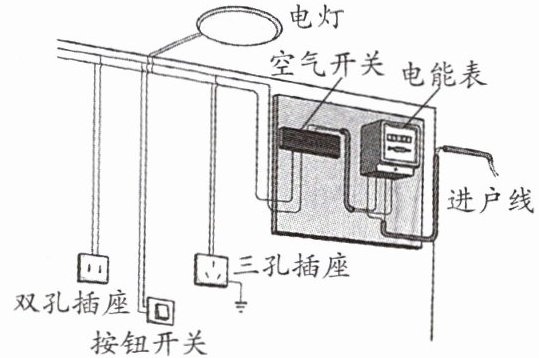

2. 如图所示,家庭电路的组成包括进户线、电能表、空气开关、插座、开关、电灯和其他用电器等。

答案： 电能表　空气开关　插座

3. 在家庭电路中,小明用测电笔接触插座的右孔时,手指要与测电笔的笔尾金属体接触,氖管发光,可知右孔内的电线与进户线中的火线相连接。为了用电安全,必须把控制用电器的开关接在用电器和火线之间,螺口灯的螺旋金属一定要接在零线上,用电器的金属外壳必须接地。

答案： 笔尾金属体　火　用电器和火线之间　零线　接地

4. 家庭电路中的触电事故,都是人体直接或间接接触火线引起的。

答案： 火线

5. 家庭电路的安装应当符合安全用电的要求。不要弄湿用电器；保护好用电器的绝缘体,不裸露电线。在户外,不要靠近高压带电体。

答案： 安全用电　绝缘体　高压带电体

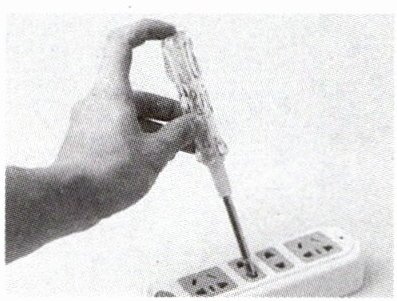

1. 家庭电路中,电灯与插座之间是并联的。如图所示,在老师的指导下,小明学习使用测电笔,用指尖抵住笔尾金属体,测电笔的氖管发光,则有(选填“有”或“没有”)电流通过小明的身体。

答案： 并　有

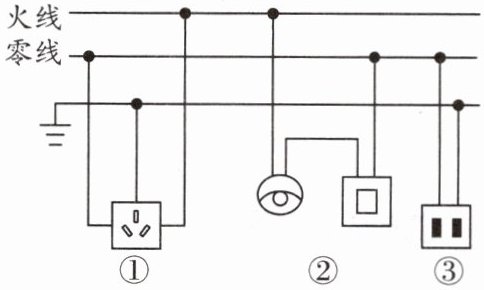

2. 如图为部分家庭电路示意图,其中连接正确的是(A)


A.①
B.②
C.①③
D.②③

答案： A

3. 关于家庭电路中的“开关”,下列说法正确的是(B)
A.总开关应安装在保险装置的后面
B.总开关的作用是便于在检修电路和更换元件时切断电源
C.控制用电器的开关要连接在零线和用电器之间
D.控制用电器的开关短接时可引起空气开关跳闸

答案： B
