4. 如图,是家庭电路的一部分。若进户零线(ae段)断路,其他部分完好,闭合开关后,能使测电笔氖管发光的点有a、b、c、d。

答案： a、b、c、d

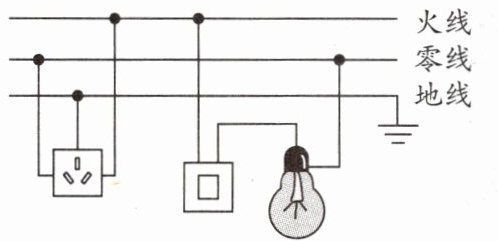

5. 如图是家庭电路示意图,插座与灯泡的连接方式是并联。闭合开关后,灯泡不亮,测电笔分别插入插座的三个孔中都不发光,则电路故障是火线断路。

答案： 并　火线

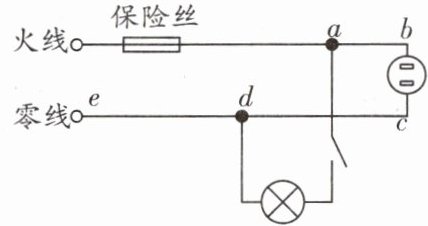

6. 如图所示是部分家庭电路,闭合开关,灯泡不发光,用测电笔检查插座两孔,氖管均发光。下列故障分析中正确的是(C)

A.小灯泡断路
B.插座短路
C.线路e、d之间断路
D.线路d、c之间断路

答案： C

7. 下列关于家庭电路和安全用电的说法正确的是(B)
A.家庭电路中如果发生断路,电路中的空气开关会跳闸
B.测电笔通常也用来检查电气设备的外壳是否带电
C.更换灯泡或搬动电器前可不断开电源开关
D.保险丝常选用熔点高、电阻大的铅锑合金丝来制作

答案： B

8. 关于安全用电,下列说法错误的是(B)
A.绝缘皮破损的电线,需要及时更换
B.家用电器工作时起火,可以直接用水浇灭
C.发生触电事故时,不能直接用手去拉触电者
D.手机充电结束后,要把充电器从插座上及时拔下

答案： B

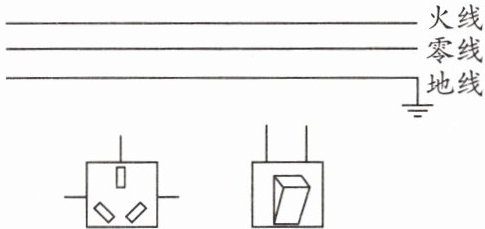

9. 如图所示是厨房里用开关控制的三孔插座,请用笔画线代替导线将其接入电路中。

答案：
如图所示。

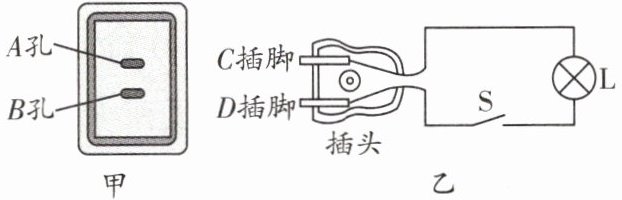

1. 如图甲所示是小刚家的一个插座,小刚用测电笔接触插座A孔,氖管发光；乙图是一个台灯的电路示意图。当把台灯接入电路时,为了安全,应将台灯插头的______(选填“C”或“D”)插脚插入A孔。

D

答案： D
