4. 小明使用电流表测电路中的电流,试触时,发现指针不动。在分析原因时,他做出了如下判断,其中可能正确的是(D)
A.电流表的量程选小了
B.电流表的量程选大了
C.电流表的“+”“-”接线柱接反了
D.电路中某处断路

答案： D

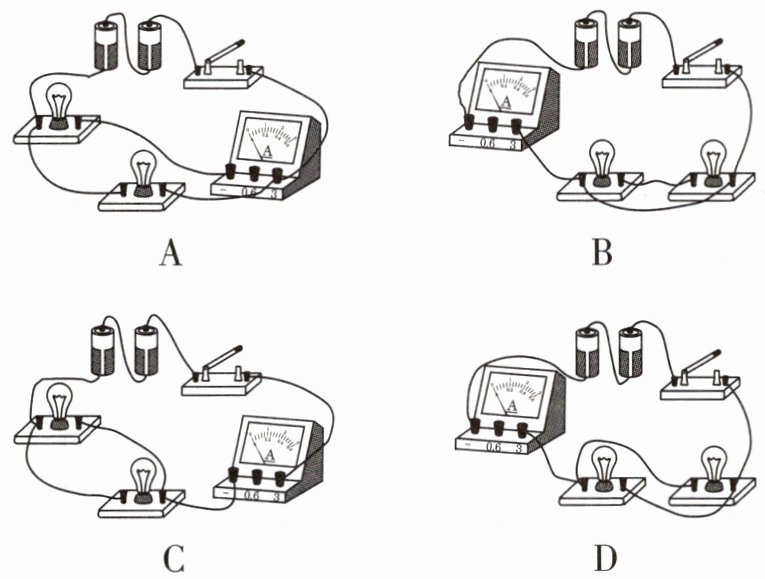

5. 如图所示的电路,最有可能损坏电流表的是(B)

A.
B.
C.
D.

答案： B

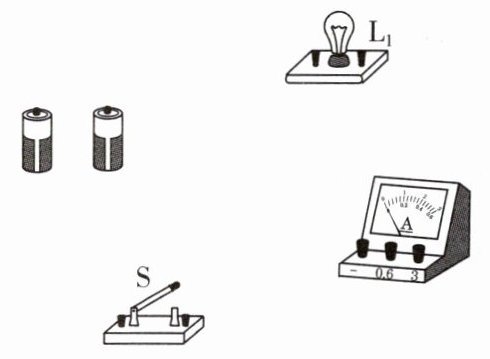

6. 请用笔画线代替导线,将图中的电路元件连接起来。要求：闭合开关,小灯泡能够发光并且电流表能够测出流过小灯泡的电流。流过小灯泡的电流约为 0.3 A。

答案：

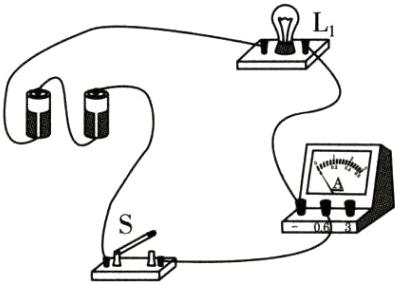

如图所示。

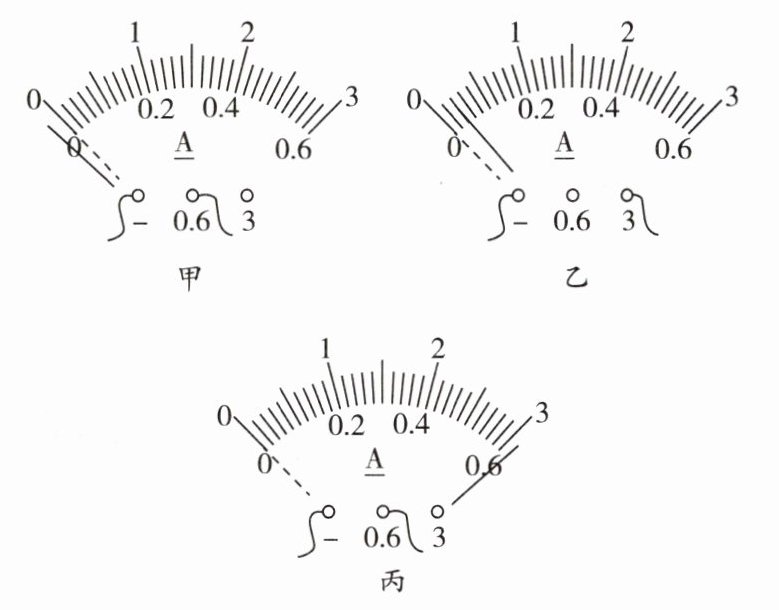

1. 三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况,请分析他们在电流表的使用上分别存在什么问题,把它们分别写在下面的横线上。

(1)甲的问题：电流表的正负接线柱接反。
(2)乙的问题：电流表选择的量程太大。
(3)丙的问题：电流表选择的量程太小。

答案：
(1)电流表的正负接线柱接反
(2)电流表选择的量程太大
(3)电流表选择的量程太小

2. 在“用电流表测电流”的实验中。

(1)小明拿到电流表时发现指针指在零刻度线的左边,这时他需要对电流表进行调零。
(2)连接电路时,开关应处于断开状态,在不能事先估计电流大小的情况下,应连接电流表的大(选填“大”或“小”)量程,再迅速闭合和断开开关进行试触,用以正确选择电流表的量程。

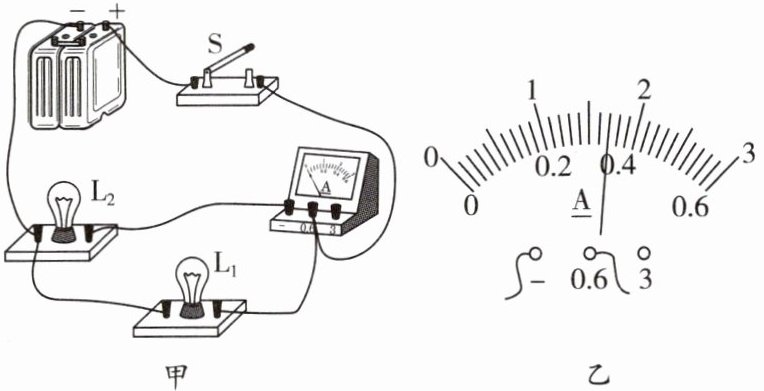

(3)小明同学连接的电路如图甲所示,电流表测的是灯L₂的电流。闭合开关后,电流表示数如图乙所示,则通过该灯的电流是0.34A。

答案：
(1)调零
(2)断开　大　试触
(3)L₂　0.34
