《2025年同步练习河南大学出版社九年级物理全一册沪科版》

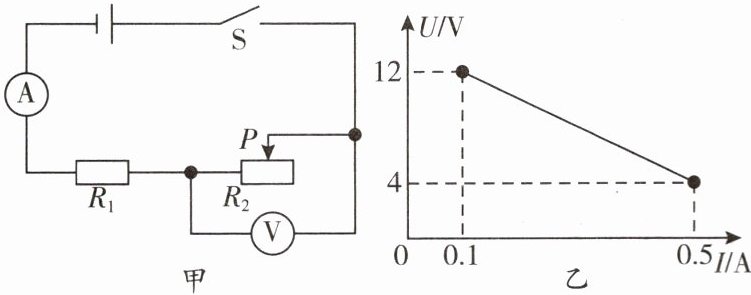

5. (2024·西藏)如图甲所示电路,电源电压保持不变。闭合开关 S,将滑动变阻器的滑片由最右端向左端移动的过程中,电压表与电流表示数的变化关系如图乙所示。下列选项正确的是(B)

A.电源电压为 12 V
B.电路的最小功率为 1.4 W
C.电压表与电流表对应的示数之比变大
D.电路中,电流的最大值与最小值之比为 5:1

答案： B

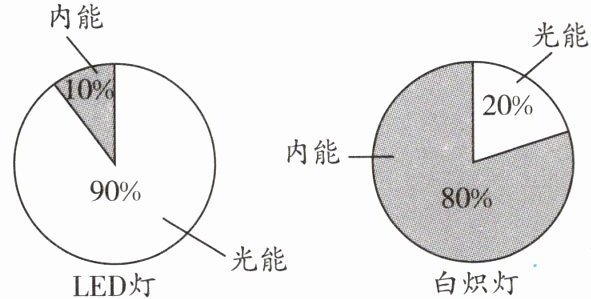

6. (2024·济南)如图所示,是“220 V 15 W”的 LED 灯和“220 V 15 W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时,下列说法正确的是(D)

A.灯两端的实际电压：LED 灯低于白炽灯
B.相同时间产生的内能：LED 灯多于白炽灯
C.相同时间消耗的电能：LED 灯少于白炽灯
D.电能转化为光能的效率：LED 灯高于白炽灯

答案： D

7. (2024·牡丹江)小江发现家里不同房间的灯亮度不同,猜想可能与灯泡的电功率有关。他找来若干节新干电池、开关、滑动变阻器、电流表、电压表、同一规格的导线若干,测量额定电压为 2.5 V 小灯泡的功率。

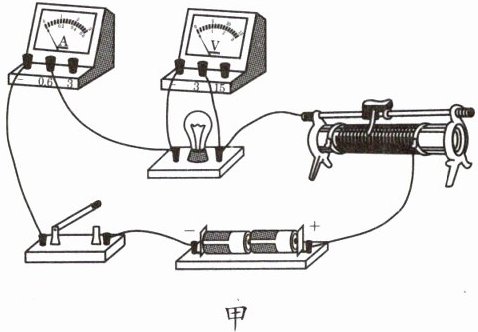

(1)小江选择两节新干电池进行实验,连接的实物电路如图甲所示,请在方框内画出对应的电路图。
(2)闭合开关后,移动滑动变阻器的滑片,使电压表的示数为 2 V,读出电流表示数,将数据记入表格。继续移动滑片,即使将滑片移动到阻值最小的位置,小灯泡两端电压也无法达到 2.5 V,解决的办法是____。

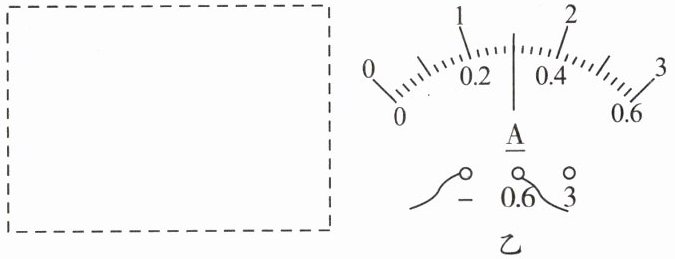

(3)问题解决后,移动滑动变阻器的滑片,使小灯泡两端电压达到 2.5 V。如图乙所示,此时电流表的示数为____A,小灯泡的额定功率为____W。

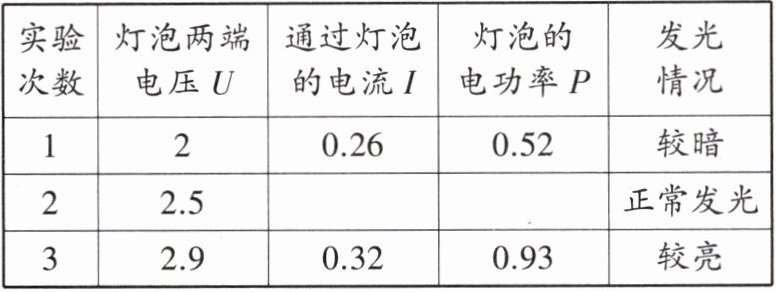

(4)继续移动滑动变阻器的滑片,使小灯泡两端电压为 2.9 V,读出电流表示数,将数据记入表格。如下表所示,小江设计的表格不足之处是____。
|实验次数|灯泡两端电压 U|通过灯泡的电流 I|灯泡的电功率 P|发光情况|
|1|2|0.26|0.52|较暗|
|2|2.5| | |正常发光|
|3|2.9|0.32|0.93|较亮|

(5)实验表明小灯泡的亮度由____决定。

答案：

(1)如图所示。

(2)加一节新的干电池
(3)0.3 0.75
(4)测量的物理量没有单位
(5)实际功率
